Купете прилагоден внатрешен струен трансформатор од 0,72-40,5 kV од Кина

Камивил, доверлив производител и снабдувач на електрични мерни и заштитни уреди во Кина, обезбедува0,72-40,5 kV внатрешен струен трансформатор (КТ)за индустриски, комерцијални и комунални апликации.

Принцип на работа

0,72-40,5 kV внатрешен струен трансформаторработи врз основа на електромагнетна индукција, претворајќи ги високите примарни струи во помали, мерливи секундарни струи за да се овозможи прецизно мерење и заштита.

Клучни функционални чекори:

1. Електромагнетна индукција: наизменичната струја низ примарниот проводник генерира магнетно поле во железното јадро, предизвикувајќи пропорционална струја во секундарното намотување (на пр., сооднос 1000:1).

2. Изолација на сигналот: Секундарната струја (обично 5А или 1А) е изолирана од високонапонското примарно коло, обезбедувајќи безбедност за персоналот и опремата.

3. Контрола на точност: Материјалите со висока магнетна спроводливост, како што се лимови од силициум челик или нанокристални легури, ги минимизираат загубите од хистерезис, постигнувајќи прецизност до 0,2 нивоа (грешка ±0,2%), во согласност со стандардите IEC 60044-1.

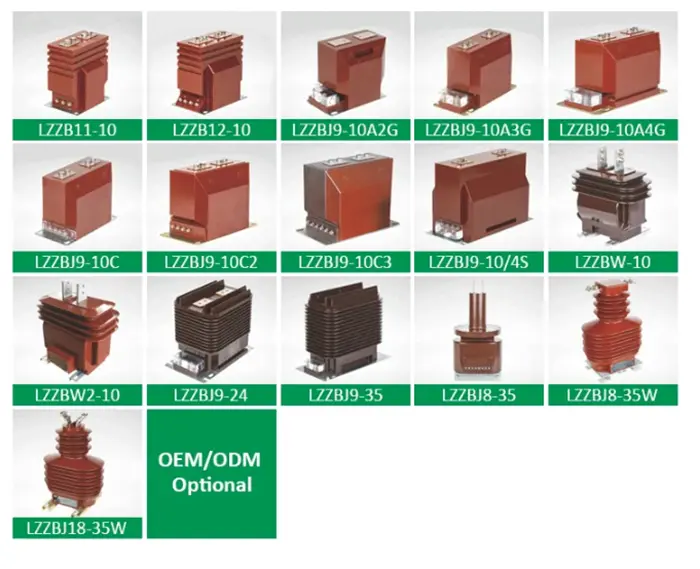

0.72-40.5kV Indoor Current Transformer Types

Главни типови

1. Електромагнетна КТ

Карактеристики: Железно јадро со намотување, исплатливо, високо стабилно.

Апликации: Дистрибутивни системи под 10 kV, на пр., индустриско или комерцијално мерење на електрична енергија.

Параметри Пример: Номинален однос на струја 200/5A, импеданса на оптоварување 2,5 Ω (GB/T 20840.2-2014).

2. Електронски КТ

Карактеристики: Користи Hall елементи или сензори за оптички влакна, широк фреквентен опсег (0,1Hz–1MHz), силен EMI отпор.

Апликации: Ново генерирање енергија, системи за влечење на брзи железници.

3. Роговски калем

Карактеристики: Дизајн без јадро, висока линеарност, погоден за мерење на минлива струја.

Параметри Пример: Излезен сигнал 0,333V/kA, линеарна грешка <±0,1% (IEEE C57.13-2016).

Апликативни сценарија

Мерење на електрична енергија

Високопрецизни индустриски или комерцијални броила, кои обично бараат 0,5S точност (±0,5%), по DL/T 725-2013.

Релејна заштита

Заштита од прекуструјна или диференцијална заштита; КТ мора да исполнуваат специфични ограничувања на грешки (на пр., 5P20, грешка ≤5% при 20× номинална струја).

Индустриски мониторинг

Апликациите со висока фреквенција или со голема брзина (на пример, постројки за челик, индукциски печки) бараат електронски КТ со фреквентен одговор >10 kHz.

Насоки за избор и одржување

Параметри за избор

Номинална струја: Изберете 1,2–1,5× струја на оптоварување за оптимална заштита.

Ниво на точност: Користете 0,2 за мерење КТ; 5P/10P за заштита на КТ.

Инсталација и одржување

Избегнувајте отворено коло на секундарно: може да генерира опасен kV напон.

Проверка на изолацијата: Редовно проверувајте дали отпорот на изолацијата на0,72-40,5 kV внатрешен струен трансформаторе ≥1MΩ.

Усогласување на сценарио: Изберете тип на КТ (електромагнетна, електронска, Роговски) врз основа на потребите на апликацијата, точноста, трошоците и доверливоста.

View as

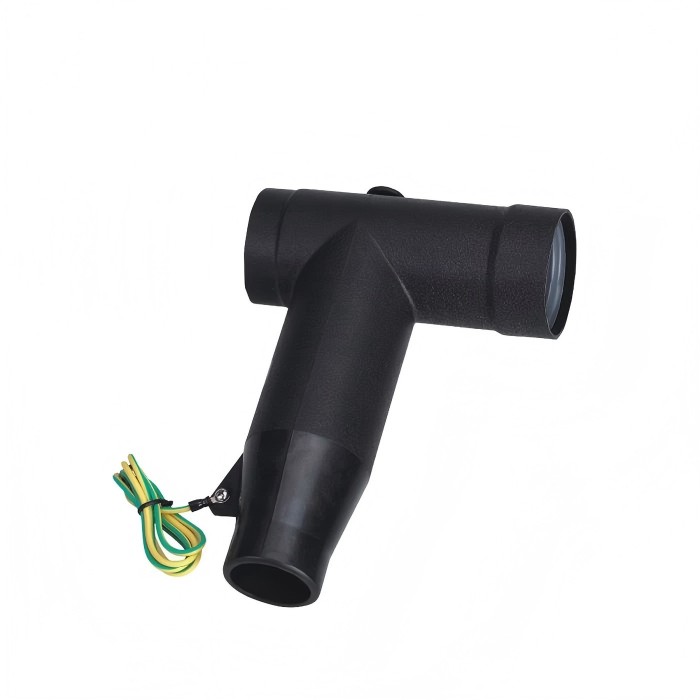

12/24KV 630A одвојлив Т конектор

12/24KV 630A Separable T конектор од Comewill, доверлив кинески производител, снабдувач и фабрика, е дизајниран за високонапонски системи за дистрибуција на кабли кои бараат флексибилност, безбедност и долгорочна стабилност. Дизајниран за модерно проширување на мрежата, тој овозможува сигурно разгранување на главните далноводи во повеќе насоки без да се загрози интегритетот на изолацијата или оперативната сигурност.

Гледај Повеќе >> Испрати барање >>

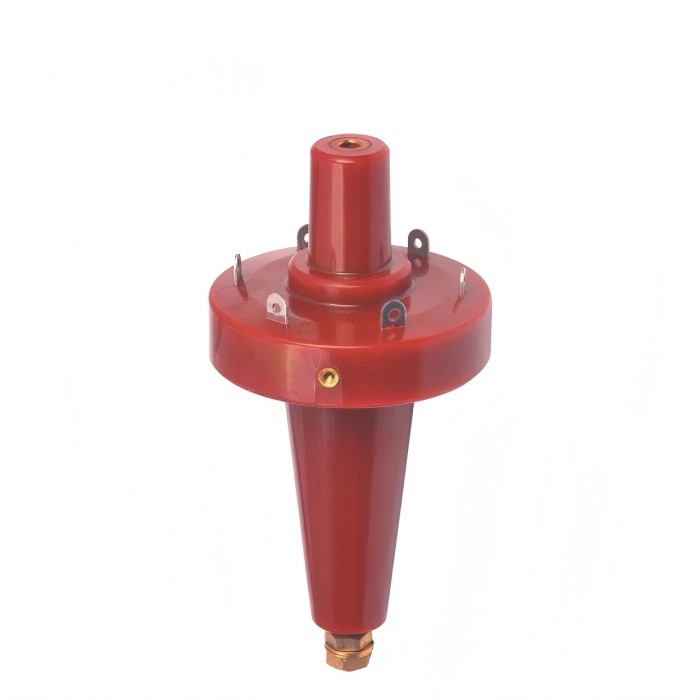

24KV 400A Апарат черупка

Апаратот 24kV 400A од Comewill, професионален производител и снабдувач во Кина, е дизајниран како интерфејс компонента со високи перформанси за среднонапонски електрични системи. Обезбедува безбедна и стабилна точка за поврзување за конектори за кабли 200А што се користат во разводни уреди, трансформатори, кондензатори и други апарати изолирани со масло или цврсто изолирани.

Гледај Повеќе >> Испрати барање >>

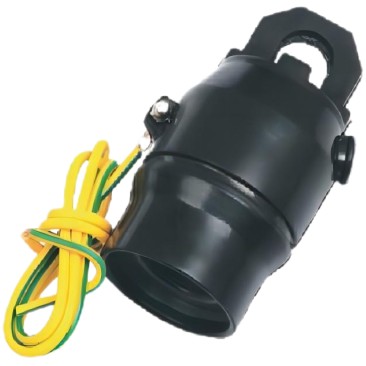

24KV 250A изолирано заштитно капаче

Купете квалитетно заштитно капаче со изолација од 24KV 250A од водечкиот кинески производител Comewill. Дизајниран е специјално за изолирање и запечатување на интерфејсите на чаурите за прекин на оптоварувањето. Само поврзете го со производ за прекин на товарот, поврзете ја одводната жица со земјата и таа ќе формира целосно заштитена, потопна изолациона обвивка за напојуваните чаури. Дури и во влажни, сурови средини, вашата опрема останува безбедна.

Гледај Повеќе >> Испрати барање >>

24KV 250A Конектор со колена за оптоварување

24kV 250A Loadbreak Ebow Connector од Comewill, професионален производител во Кина, е дизајниран за безбедно и ефикасно префрлување и поврзување на среднонапонски кабел во современите системи за дистрибуција на електрична енергија. Обезбедува целосно заштитен, потоплив раздвоен интерфејс за трансформатори, разводни уреди и друга електрична опрема, обезбедувајќи стабилна работа дури и во тешки еколошки услови.

Гледај Повеќе >> Испрати барање >>

15/24KV 600A изолирано заштитно капаче

Произведено од Comewill, водечки кинески производител и добавувач, оваа заштитна капа со изолација од 15/24KV 600A е дизајнирана за да обезбеди безбедно, стабилно и целосно изолирано работење за 600A прекинати интерфејси без енергија. Широко се користи за трансформаторски чаури, кабинети за разводни уреди и за заштита на кабелот на трафостаницата, обезбедувајќи сигурни перформанси и во привремени и во долгорочни електрични инсталации.

Гледај Повеќе >> Испрати барање >>

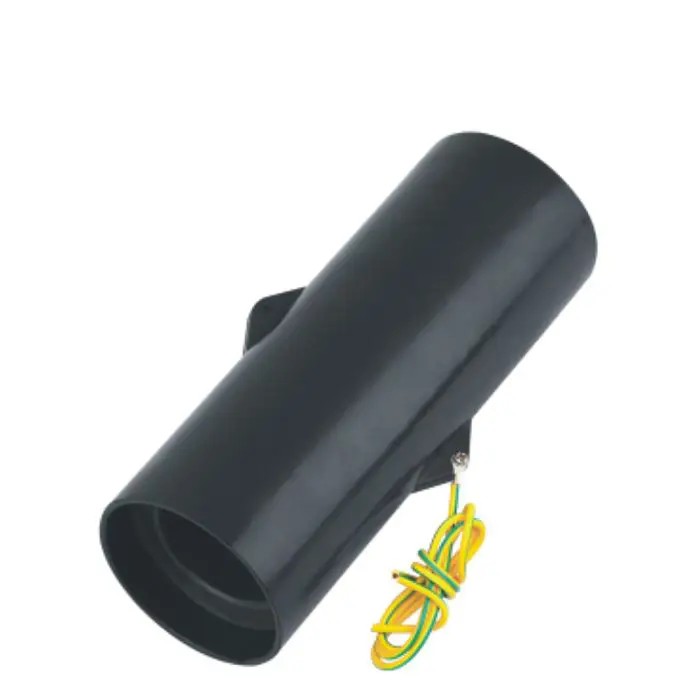

15/24KV 600A продолжена чаурна цевка
