Камивил, доверлив производител и снабдувач на електрична опрема со седиште во Кина, нуди висок квалитетТрансформатори на комбинирани инструментикои ги интегрираат функциите на струен трансформатор и напонски трансформатор во една единица. Достапни на залиха, на големо и приспособени, овие трансформатори обезбедуваат компактни, безбедни и економични решенија за мерење и заштита на електричната енергија во дистрибутивните системи. Тие се широко користени во индустриски, рударски и рурални електрични мрежи.

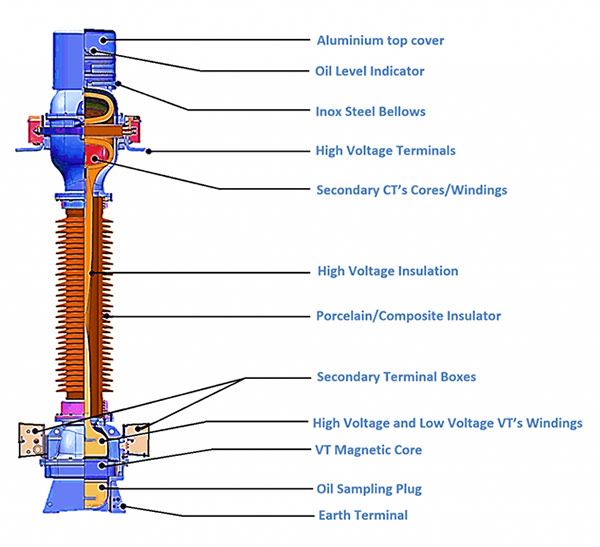

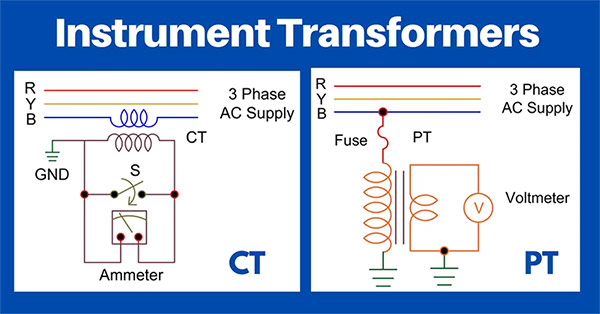

Трансформаторите со комбинирани инструменти се вид на електричен уред кој ги спојува функциите на струјниот и напонскиот трансформатор во едно куќиште. Тековната единица е поврзана во серија со високострујната линија, додека напонската единица е поврзана паралелно со високонапонската линија. Двете единици имаат заедничко јадро и изолација, што овозможува истовремено стекнување на напонски и струјни сигнали додека се изолираат високонапонските примарни кола од секундарните мерни уреди. Овој дизајн обезбедува безбедност на операторот и опремата додека ја намалува сложеноста на инсталацијата.
Мерење на напон
Напонскиот дел предизвикува пропорционален низок напон во секундарното намотување кога висок напон тече низ примарното коло. Овој нисконапонски излез (обично 100V) потоа се користи од волтметри, мерачи на енергија или заштитни релеи.
Тековно мерење
Тековниот дел ги претвора големите примарни струи во мали, мерливи секундарни струи (обично 5А или 1А). Овие излези се испорачуваат на струјни трансформатори или уреди за заштита на реле, одржувајќи точен мониторинг и мерење.
Изолација и безбедност
Внатре во комбинираниот трансформатор, единиците за струја и напон се инкапсулирани во заедничка изолациона обвивка, често наполнета со масло или епоксидна лиена. Секундарната страна мора да биде заземјена, а колата мора да избегнува отворени или кратки услови за да се обезбеди безбедност.

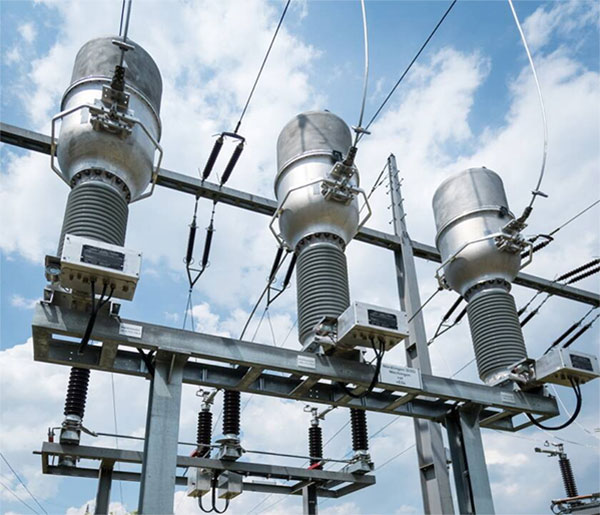

Фабриката КомвилТрансформатори на комбинирани инструментисе погодни за:
Кутии за мерење со висок напон
Трансформатори монтирани на столб
Кабинети за дистрибуција
Тие се особено корисни во трифазни сценарија за мерење, како што се V/V (два напонски трансформатори) или Y/Y (три напонски трансформатори) конфигурации за избалансирани или небалансирани оптоварувања.
1. Компактен дизајн и лесна инсталација - Интегрирањето на струјните и напонските трансформатори во една единица го намалува отпечатокот и го поедноставува поставувањето.
2. Ефикасност на трошоците – Купувањето комбинирана единица ги намалува трошоците за одделни трансформатори, сложеноста на производството и времето на инсталација.
3. Електрична изолација и доверливост – Целосното раздвојување на високонапонските примарни и нисконапонските секундарни кола обезбедува безбедност на операторот и опремата.
4. Интегрирано мерење и заштита – Обезбедува стандардни излези за броилата на енергија и уредите за заштита на релето истовремено.
5. Приспособливост кон животната средина – Дизајните потопени во масло или гасно изолирани овозможуваат долгорочна работа на отворено или во тешки услови.
Комбиниран трансформатор – Ги комбинира струјните и напонските трансформатори во еден уред за компактна инсталација и синхронизирано мерење. Погоден за проекти со ограничен простор или проекти чувствителни на трошоци.
Сплит трансформатор – Ги одвојува струјните и напонските трансформатори за флексибилно поставување и оптимизирана точност. Овозможува приспособен избор за различни нивоа на напон и струја.
Камивил, како фабрика и снабдувач со седиште во Кина, обезбедува квалитет, ниска цена и приспособенокомбинирани инструмент трансформаторикои се на залиха за брза испорака. Нашите тековни трансформатори системи се произведени според строги стандарди за квалитет за да ги задоволат индустриските и комуналните барања, обезбедувајќи точно мерење, оперативна безбедност и сигурна долгорочна употреба.
