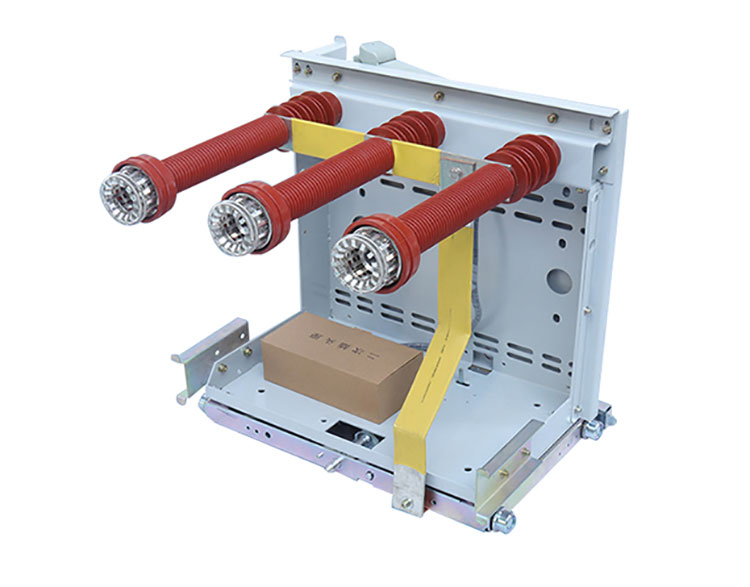

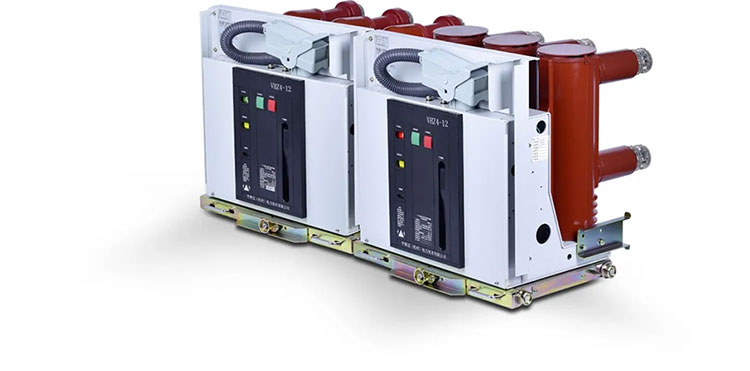

Камивил, кинески производител и снабдувач, обезбедува квалитетОтворен вакуумски прекинувач, што ги прекинува струите на дефектот со помош на комора за гаснење со вакуумски лак и пружина или електромагнетен механизам за работа. Со компактна структура, брз прекин на лакот и силна еколошка приспособливост, овие прекинувачи се широко инсталирани во надворешни електрични мрежи со номинален напон кој вообичаено се движи од 5 kV до 40,5 kV.
Отворен прекинувач со правосмукалка е дизајниран за инсталација во средини за дистрибуција на електрична енергија на отворено. Користи вакуумски прекинувач како медиум за гаснење на лакот и работи преку пружина или електромагнетен механизам за отворање и затворање на електричното коло.
Кога ќе се појави дефект, контактите се одвојуваат во внатрешноста на вакуумската комора и се формира електричен лак. Бидејќи околината е под голем вакуум, лакот брзо се гаси и струјата безбедно се прекинува. Овие прекинувачи најчесто се користат во надворешни трафостаници, дистрибутивни системи монтирани на столб и мрежна инфраструктура.
Операцијата на анОтворен вакуумски прекинувачглавно вклучува два дела: вакуумски прекинувач и механизам за работа.
Прекин на вакуумски лак
Кога ќе се отвори прекинувачот, се формира лак помеѓу одвојувачките контакти. Во вакуумската комора, лакот брзо се распаѓа бидејќи речиси и да нема гасни честички за да го одржат.
Механизам за складирање на енергија
Механизмот со пружини складира механичка енергија и ја ослободува за време на работата, при што контактите брзо се движат и ја прекинуваат струјата.
Брзо време на операција
Вообичаеното време на отворање е ≤45 ms, што му овозможува на прекинувачот да ги изолира дефектите пред оштетувањето на опремата да се прошири низ системот.
Професионална кинеска фабрика која произведува опрема за прекинувачи со вакуум на отворено обично ги следи стандардните технички индикатори што се користат во дистрибутивните мрежи.
Номинален напон
Вообичаените нивоа вклучуваат 12kV, 24kV и 40,5kV.
Оценета струја
Вообичаената номинална струја се движи од 630А до 1600А, во зависност од капацитетот на системот.
Струја на прекин на краток спој
Повеќето прекинувачи поддржуваат капацитет за прекинување од 20kA до 31,5kA.
Услови на животната средина
Опремата на отворено обично работи на температура од -40°C до +40°C и е дизајнирана со отпорност на загадување за контаминирани средини.
Механички живот
Механичкиот век на многу прекинувачи достигнува 10.000 операции или повеќе.
Правилната инсталација помага да се обезбеди стабилно функционирање на прекинувачот за надворешно правосмукалка на терен.
Структура за монтирање
Прекинувачот е фиксиран на посветена челична рамка или структура на столб, обично инсталирана на висина од 4 метри или повисока.
Собрание на компоненти
Компонентите се инсталираат последователно: структурна рамка → постизолатор → вакуумски прекинувач → приклучоци на собирници.
Електрично поврзување
Растојанието на излезната линија и растојанието на столбовите мора да ги следат дизајнерските стандарди, а приклучоците на терминалите треба да бидат заштитени со антикорозивна маст.
1. Брзо гаснење на лак
Технологијата за прекин на вакуум овозможува брзо потиснување на лакот и го намалува ризикот од оштетување на опремата.
2. Еколошки компатибилен дизајн
Не е потребно изолационо масло или гас SF6, што помага да се избегне истекување или емисии.
3. Ниски барања за одржување
Запечатената вакуумска комора го намалува абењето на внатрешните контакти и го минимизира рутинското сервисирање.
4. Компактна и лесна структура
Во споредба со традиционалните прекинувачи за масло, структурата е помала и полесна за транспорт и инсталирање.
5. Адаптација на надворешни услови
Композитните изолациони материјали како што се силиконска гума или епоксидна смола помагаат да се спротивстави на блесокот на загадувањето, ултравиолетовото зрачење и температурните промени.
