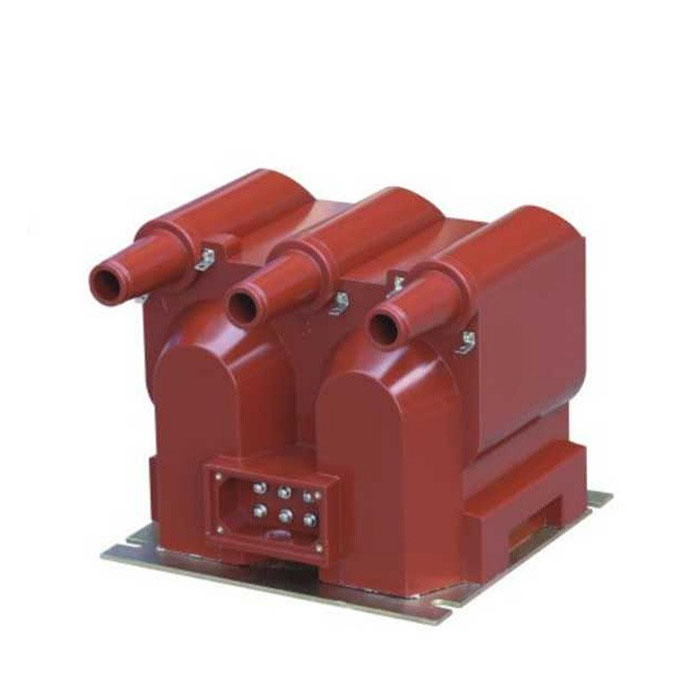

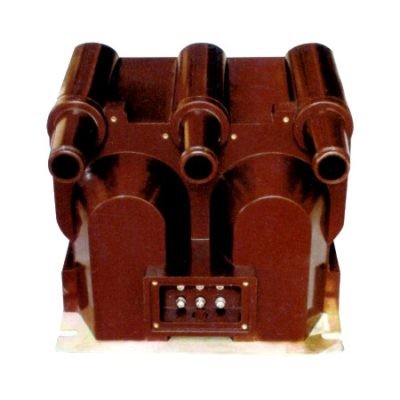

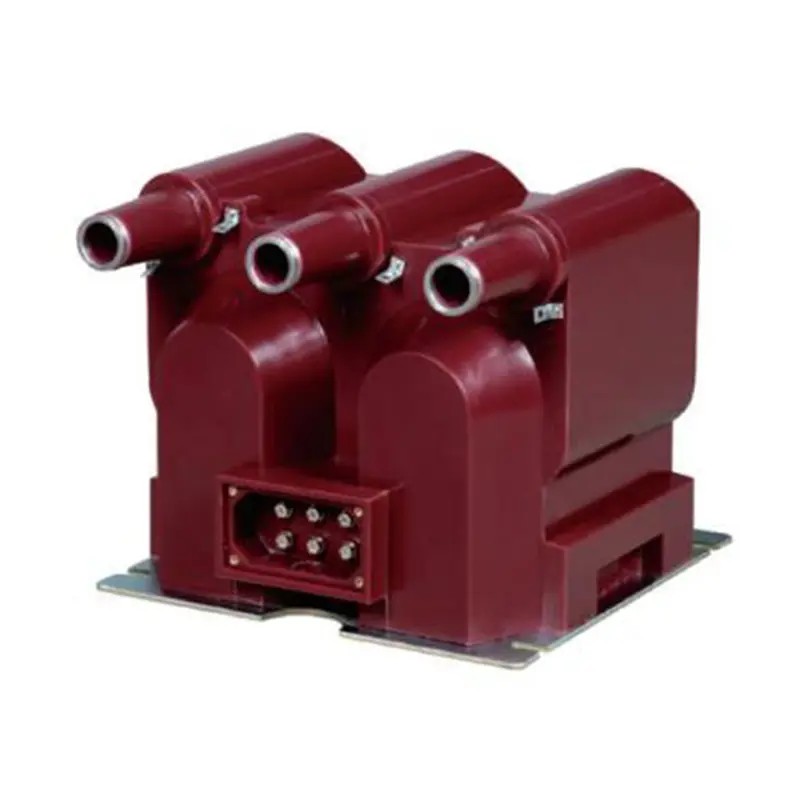

JSZV12-10R напонски трансформатор

Како професионален производител во Кина, Comewill би сакал да ви обезбеди висококвалитетен напонски трансформатор JSZV12-10R. Надвор од неговата структурна приспособливост, трансформаторот се истакнува во безбедноста во работењето и континуитетот. Извонредна карактеристика е неговиот дизајн на осигурувачот што може да се заменува - примарните намотки на фазите A, B и C се интегрирани со осигурувачи за заштита од краток спој што може да се заменат преку секундарниот терминал без да се прекине работата на системот.

Што е JSZV12-10R напонски трансформатор?

JSZV12-10R е дизајниран да се прилагодува на различни услови на лице место. Поддржува стандардна трифазна конфигурација на жици од типот „V“ и може лесно да се расклопи во две независни еднофазни единици, нудејќи флексибилност за инсталација и дизајн на системот.

Основни апликации и карактеристики

Напонскиот трансформатор JSZV12-10R е наменски направен за да ги задоволи ригорозните барања на внатрешните енергетски системи од 10 kV, комбинирајќи ја точноста на мерењето со оперативната сигурност.
1.Двојна секундарна излезна функционалност:
Излез од 100V: Дизајниран за високопрецизно мерење на напон и мерење на енергија.
Излез од 220 V: Служи како доверливо помошно напојување за контролните механизми, намалувајќи ја потребата од дополнителни компоненти за напојување.
2.Супериорна изолација и издржливост:
Целосно запечатен со висококвалитетна епоксидна смола, која нуди извонредна отпорност на влага, цврстина на изолација и заштита од стареење - идеален за сложени внатрешни средини или средини со висока влажност.
Изработени со висококвалитетни ладно валани јадра од лим од силикон за да се обезбедат мали загуби и стабилни перформанси.
3. Сеопфатна безбедносна заштита:

Вградените осигурувачи на сите примарни намотки обезбедуваат цврста заштита од краток спој.
Замената на осигурувачите е едноставна и не бара исклучување на системот, обезбедувајќи максимално време на работа.

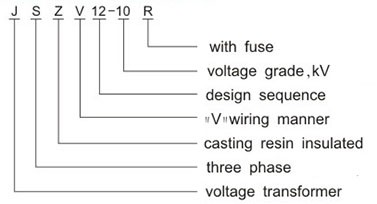

Означување на типот

Услови за работа за JSZV12-10R

За да обезбеди долгорочна стабилност и доверливост, JSZV12-10R напонскиот трансформатор е дизајниран да работи во рамките на следните еколошки параметри. Како професионална фабрика со длабока производствена експертиза, Comewill може да обезбеди и приспособени прилагодувања за нестандардни услови.

Температурен опсег: -5°C до +40°C
Надморска височина: ≤ 1000 m (прилагодени решенија достапни за инсталации на голема надморска височина)
Релативна влажност: ≤ 80%
Околната средина: Без корозивни гасови, пареи или спроводлива прашина (на пр., јаглерод или метален прав)
Вибрации и удари: Местото за инсталација мора да биде ослободено од силни вибрации или механички удари.

Технички податоци

форма 1: технички податоци за напонскиот трансформатор за мерење

форма 2: техничка моќност на прекинувачот на струјното коло на трансформаторот

Забелешки: За напојување со електрична енергија на прекинувачот, отпорниот напон не смее да надмине 15%

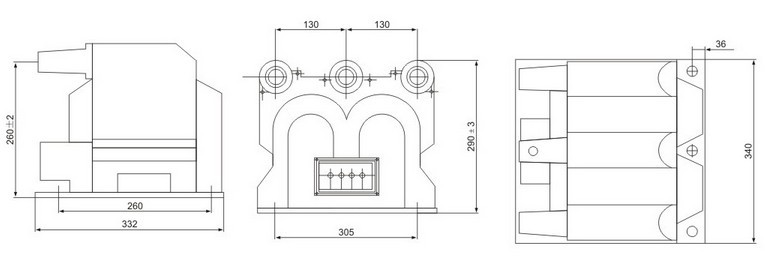

Преглед и димензии

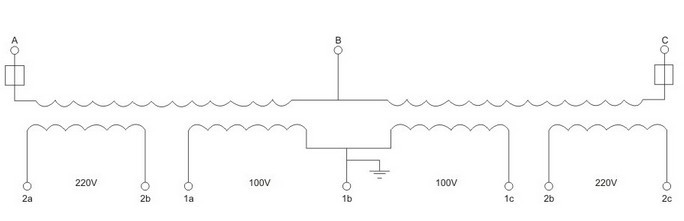

Принцип дијаграм
