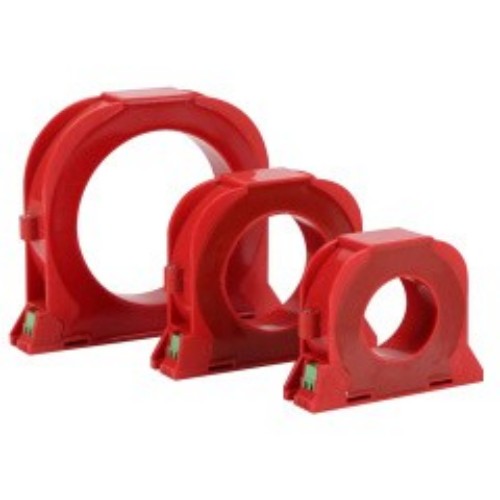

Како професионален производител во Кина, Comewill би сакал да ви обезбеди приспособен CTK тип нулта секвенца струен трансформатор. Основната функција на тоа е да ја долови компонентата од нултата низа на струјата - збирот на трифазните струи, позната и како „струја на неутрална линија“ во индустријата, бидејќи овој дел од струјата тече во неутралниот проводник на трифазниот систем. За проекти за набавки со барања за заштита на безбедноста на напојувањето, прецизното откривање на перформансите на овој производ е главна точка, што е многу погодно за различни сценарија кои бараат сигурно следење на дефектите на заземјувањето.
Во практична употреба, струјните трансформатори со нулта секвенца од типот CTK ќе се користат заедно со уреди за релејна заштита или сигнални системи. Кога ќе се појави струја за заземјување со нулта низа во електроенергетскиот систем (како што е електричен удар или дефект на истекување во колото), секундарната страна на трансформаторот ќе ја испушти соодветната струја од нулта низа, што ќе го активира дејството на опремата поврзана со секундарната линија, како што се прекинување на напојувањето, издавање алармни сигнали итн., на крајот и следење на заштитата и опремата за постигнување на колото. За купувачот, беспрекорната соработка со опремата за поддршка значително ја подобрува практичната примена на производот.
При инсталирање, овој трансформатор обично се поставува на неутралниот проводник на трифазен систем и може да емитува сигнал пропорционален на компонентата на струјата од нулта низа. Вреди да се спомене дека дури и ако струјата на дефектот е мала, таа може точно да открие дефекти во заземјувањето, што решава клучниот проблем во заштитата на електричната безбедност. Со него може да се избегне оштетување на опремата поради дефекти и да се намали ризикот од електричен удар за персоналот. Затоа, тој е популарен избор за купување во системите за дистрибуција на електрична енергија, центрите за контрола на моторот и другите електрични уреди кои се склони кон дефекти во заземјувањето.
Доколку има потреба од набавка на големо, прилагодување или технички консултации на струјни трансформатори со нулта секвенца од типот CTK, Welcome (Wenzhou) Electric Co., Ltd. може да обезбеди професионални услуги на едно место за задоволување на различните потреби на проекти во различни области како што се индустријата, трговијата и инфраструктурата.
| Електрични параметри | Механички параметри | ||
| Фреквенција | 50-400 Hz | Школка | ABS (одделение за отпорност на пламен 94-V0) |
| Оценет влез | 10mA~5A | Бобина | PBT |
| Мерен опсег | 10%Во~130%Во | железо јадро | Ни челик/нанокристален |
| Номинален излез | 0~1v (A или) 0~0,25mA | Внатрешна структура | Еколошки леење епоксидна смола |
| Разлика во однос | ≤±0,1% | План за изградба | Прицврстување на завртките |
| Фазна разлика | ≤±10 | Работна температура | -25℃~ +75℃ |
| Диелектрична јачина | 2,5KV/1mA/1мин | Влажност на околината | ≤85% |
| Отпорност на изолација | DC500V/1000MΩ/мин | Метод на ожичување | Тип на терминал/заштитена извиткана жица 1,5м |

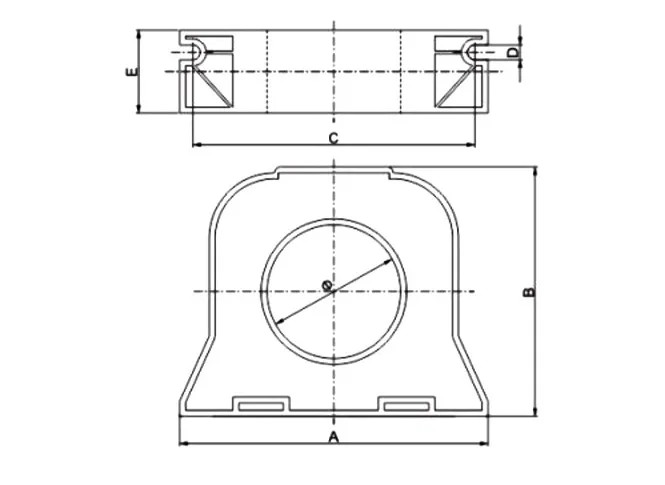

Механичка димензија (само за референца)
| Спецификации на моделот | Димензии | ||||||
| Референтна струја | ø | A | B | C | D | E | |
| CTK-45 | ≤100А | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400А | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630А | 100 | 158 | 136 | 150 | 5 | 28 |
1, Основни предности
Може прецизно да детектира неурамнотежени струи: струјните трансформатори со нулта секвенца од типот CTK се специјално дизајнирани за трифазни електроенергетски системи и можат да мерат небалансирани струи формирани од збирот на трифазни струи. Доколку дојде до истекување на струја на дефект од еден или неколку фазни проводници до земјата, односно се појави дефект на заземјувањето, тоа може да се открие навремено.
Исклучително висока чувствителност: овој трансформатор може да ги открие дури и малите струи на заземјување. На овој начин, може да спречи расипување на опремата поради дефекти, да го намали ризикот од електричен удар за персоналот и да направи електричниот систем да работи побезбедно.
Точно мерење: Дури и во присуство на силен шум или други пречки на локацијата, обезбедува точни резултати од мерењето за струјните трансформатори со нулта секвенца од типот CTK, што може да обезбеди сигурна поддршка за податоци за последователни заштитни дејства.
Инсталирање без допирање на колото: Особено е погодно да се инсталира без да се исклучи колото или да се запре товарот. Едноставно ставете го на неутралниот проводник на трифазниот систем без да влијаете на нормалното функционирање на системот.
Широка фреквенција на приспособливост: Работната фреквенција може да покрие од 50 Hz до 400 Hz и може да се прилагоди на секое вообичаено сценарио за користење електрична енергија со добра компатибилност.
Не влијае на работата на колото: Самото оптоварување е многу мало, што нема да има значително влијание врз работата на колото, ниту пак ќе ја попречува точноста на другата мерна опрема во системот, обезбедувајќи стабилна работа на целиот електричен систем.
Сценарио за следење на електричен пожар
Систем за заштита од пожар и истекување
Заштитен уред со електромагнетно реле
Опрема за заштита на микрокомпјутер итн
