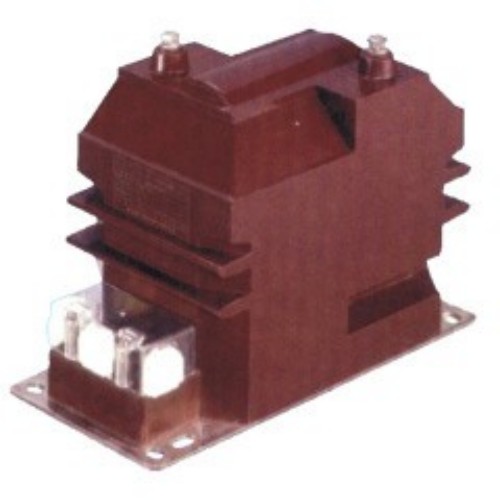

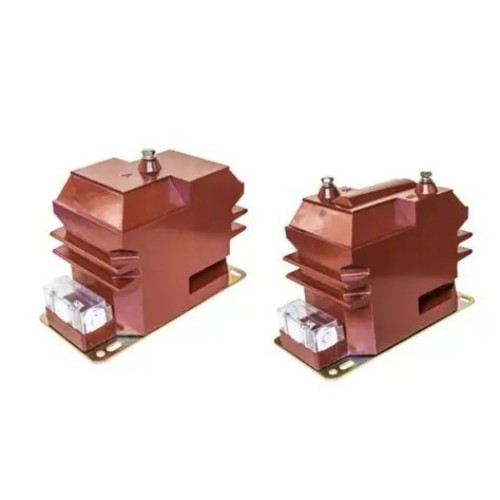

JDZ10-3/6/10A напонски трансформатор

Висококвалитетниот напонски трансформатор JDZ10-3/6/10A го нуди кинескиот производител Comewill. Дизајниран е за критични апликации, тие обезбедуваат сигурни перформанси за мерење на напон, мерење на енергија, следење во реално време и релејна заштита во среднонапонските електроенергетски системи.

Серијата JDZ10 е дизајнирана да одговара на напонските нивоа од 3kV, 6kV и 10kV, со компатибилност и за фреквенциите од 50Hz и 60Hz, што ги прави прилагодливи на различни работни услови на среден напон. Произведени во строга согласност со стандардите IEC 186 и GB1207-2006, овие трансформатори обезбедуваат стабилна и доверлива основа за мерење и заштита на системот. Како доверлива фабрика со седиште во Кина, Comewill гарантира дека секоја единица ги исполнува ригорозните стандарди за квалитет.

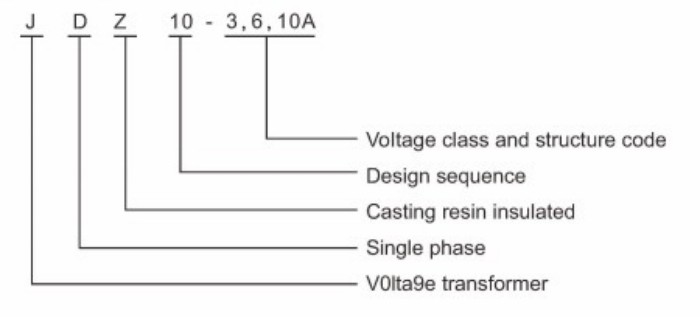

Означување на типот

Означувањето на моделот на напонските трансформатори на Comewill RZL-10 и JDZ10-3/6/10 јасно ги дефинира основните атрибути на уредот:
J: Voltage Transformer – ја одредува категоријата на опрема.
D: Еднофазен – погоден за еднофазен електроенергетски систем.
Z: Лиена изолација од епоксидна смола – ги подобрува перформансите и издржливоста на изолацијата.
3, 6, 10: Нивоа на напон – ја идентификува компатибилноста со 3kV, 6kV и 10kV системи.

Дијаграми за поврзување

Трансформаторите поддржуваат и еднофазни и трифазни жици конфигурации, обезбедувајќи флексибилност за различни барања за инсталација.

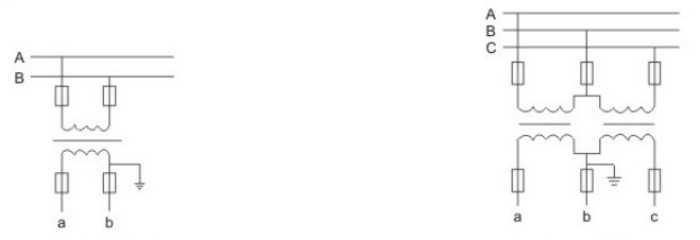

Дијаграм за поврзување со еднофазен вод
Шема за поврзување со трифазна линија

Дијаграм на завиткување на еднофазна линија Дијаграм на завиткување на трифазна линија

Услови за услуга

За да се обезбедат оптимални перформанси и продолжен работен век, се препорачуваат следниве работни услови за напонскиот трансформатор Comewill JDZ10-3/6/10A:
Надморска височина: Погоден за вградување до 3.000 метри надморска височина, со стабилна работа во области со голема надморска височина без посебни модификации.
Температура на околината: Работен температурен опсег од -5°C до +40°C за да се спречи деградација на изолацијата и отстапување на точноста.
Релативна влажност: максимум 65% на 20°C за да се избегне стареење на внатрешните компоненти предизвикано од влага.
Ниво на загадување: Дизајниран за средини со загадување од класа II, способни да се справуваат со помала внатрешна или надворешна контаминација.
Околина за инсталација: Не треба да има корозивни гасови за да се заштити куќиштето и внатрешните намотки.
Ако околината за инсталација на вашиот крај е посебна (како што се висока влажност и корозивни гасови), можете однапред да комуницирате за да го приспособите планот за адаптација!

Технички параметри

Напонскиот трансформатор JDZ10-3/6/10A е произведен во согласност со стандардите GB20840.3-2013 и GB20840.1-2010, обезбедувајќи целосна усогласеност со националните барања. Главните спецификации вклучуваат:
Фактор на моќност на оптоварување: cos Φ = 0,8 (заостанување), усогласен со конвенционалните карактеристики на секундарното коло.
Растојание на ползање: Дизајниран за ниво на загадување II, минимизирајќи ги ризиците од превртување на изолацијата.
Перформанси: Стабилен одговор на мерење и заштита при стандардни работни услови.

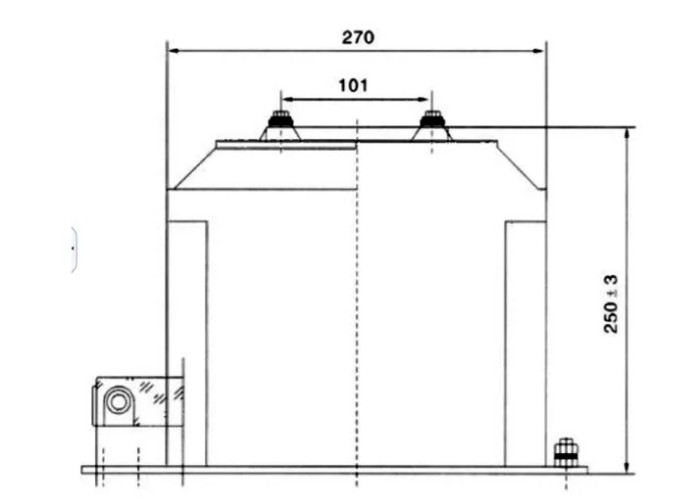

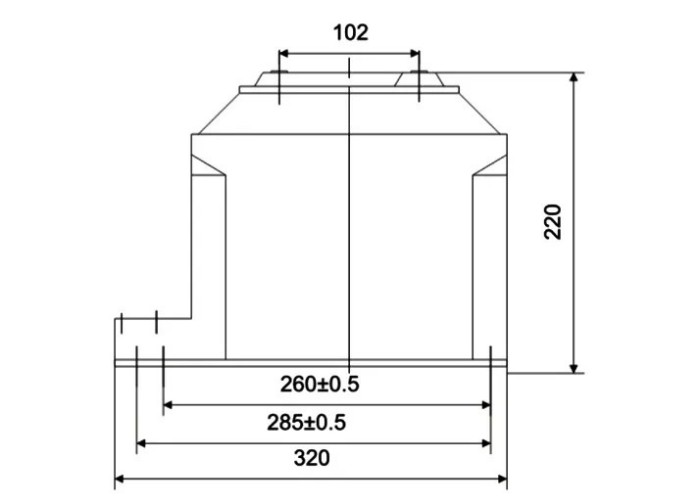

Преглед и димензии на инсталацијата

Најчесто поставувани прашања

1. Кои се клучните карактеристики на овој JDZ10-3/6/10A напонски трансформатор?
Изолација од лиена епоксидна смола, целосно запечатена, еднофазен дизајн, компактна големина и висока издржливост.

2. Кои напонски нивоа и фреквенции се поддржани?
3kV, 6kV и 10kV, компатибилни со системи од 50Hz или 60Hz.

3. Со кои стандарди е во согласност?
IEC 186 и GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Кои се бараните услови за работа?
Надморска височина ≤3000m, температура -5°C до +40°C, влажност ≤65% на 20°C, ниво на загадување од класа II, без корозивни гасови.

5. Дали може да се прилагоди за посебни средини?
Да, Comewill нуди прилагодување за услови на висока влажност или корозивни услови.

6. Што значат макетните букви?
J = напонски трансформатор, D = еднофазен, Z = лиена изолација од епоксидна смола, 3/6/10 = Ниво на напон.

7. Кои класи на точност се достапни?
0,2, 0,5, 1 и 6P, со номинални излези од 15VA до 90VA.
