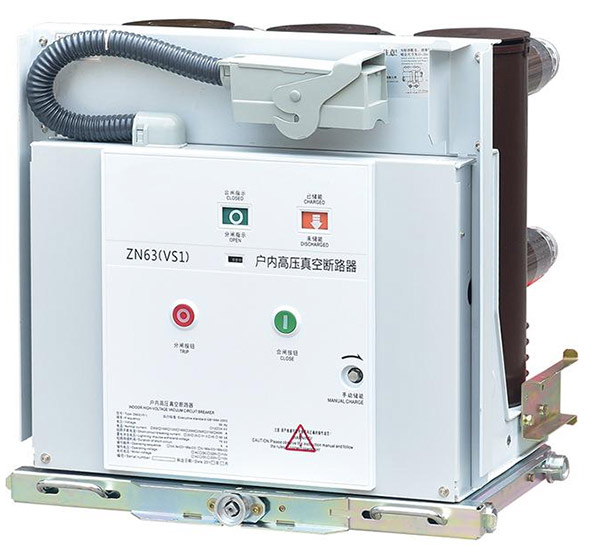

Вакуумски прекинувачтехнологијата стана важно прекинувачко решение за среднонапонска дистрибуција на електрична енергија бидејќи комбинира прекин на вакуумскиот лак со компактна механичка структура и контролирана електрична работа. Кога контактите се раздвојуваат во затворен вакуумски прекинувач, лакот се прекинува преку процес фундаментално различен од прекинот на колото на воздухот, маслото или гасот. Оваа архитектура може да поддржува брзо расчистување на дефекти, намалено рутинско сервисирање на комората за прекинување, компактна конструкција на разводни уреди и постојано префрлување под дефинирани работни услови. Сепак, перформансите на прекинувачот не можат да се проценат само со медиумот што го прекинува. Номиналниот напон, номиналната струја, способноста за краток спој, нивото на изолација, системот за контакт, механизмот за работа, заштитното реле, контролниот напон, околината за инсталација, механичката издржливост и применливите барања за тестирање придонесуваат за финалниот систем. Разбирањето на овие односи е од суштинско значење за инженерите, производителите на разводни уреди, комуналните претпријатија, индустриските капацитети, проектите за обновлива енергија и другите корисници на среден напон.
Содржина
Кликнете на која било тема за да скокнете директно во делот.
- 1. Зошто на прекинувачот со среден напон му треба специјализирана заштита?
- 2. Како функционира прекинот на вакуумскиот лак?
- 3. Кои се главните компоненти на прекинувачот?
- 4. Како влијае на изборот на номинален напон и струја?
- 5. Зошто се важни способноста за краток спој и брзината на прекин?
- 6. Како оперативниот механизам влијае на перформансите?
- 7. Која е разликата помеѓу внатрешните и надворешните дизајни?
- 8. Како прекинувачите за правосмукалка се споредуваат со други технологии за прекин?
- 9. Како работи прекинувачот со заштитни релеи и сензори?
- 10. Кои апликации ја користат оваа технологија за префрлување?
- 11. Кои вообичаени грешки при изборот и инсталацијата треба да се избегнуваат?
- 12. Како треба да се оценат тестирањето и стандардите?
- 13. Што треба да вклучува професионалната техничка спецификација?
- 14. Најчесто поставувани прашања
Зошто на прекинувачот со среден напон му треба специјализирана заштита?
Електричните системи со среден напон работат на напонски нивоа кои бараат внимателно координирана опрема за прекинување и заштита. Прекинувачкиот уред не само што мора да носи нормална струја на оптоварување туку и правилно да реагира кога мрежата ќе доживее дефект.
Електричните дистрибутивни мрежи рутински поврзуваат трансформатори, мотори, генератори, индустриски фидери, комунални линии, извори на обновлива енергија и други оптоварувања. Во нормални услови, струјата постојано тече низ проводниците и опремата за префрлување. Меѓутоа, за време на краток спој, струјата може драстично да се зголеми и да создаде значителен термички и електродинамички стрес.
Автоматскиот прекинувач обезбедува контролиран метод за прекинување на таа струја. Нејзината работа треба да се координира со заштитни релеи, струјни трансформатори, напонски трансформатори, контролни кола и севкупната заштитна филозофија на електричната мрежа.
Медиумот за прекин е особено важен. Историски гледано, прекинувачите користеле неколку методи за контролирање на лакот што се формира кога контактите се одвојуваат. Воздухот, маслото и разните гасови се користеле во различни генерации на опрема. Технологијата за вакуум обезбедува уште еден пристап во кој примарниот процес на прекинување на лакот се одвива во затворен вакуумски прекинувач.
Прекинувачот може да поврзе или исклучи дефинирано електрично коло според неговите номинални работни услови.
Кога заштитниот систем ќе открие дефект, прекинувачот може да се отвори и да ја прекине струјата во рамките на неговата специфицирана способност за прекинување.
Кога е интегриран во соодветна архитектура на разводни уреди, прекинувачот може да учествува во дефинираните процедури за изолација и одржување.
Работата на прекинувачот работи со сензорни и заштитни уреди за да се изолираат дефектите притоа зачувувајќи ја предвидената дистрибутивна структура.
Затоа, функцијата на прекинувачот треба да се земе предвид на системско ниво. Високиот рејтинг за прекинување не може да компензира за неправилна поставка за заштита. Добро дизајнираниот прекинувач не може да компензира за несоодветно завршување на кабелот. Софистициран контролер не може да коригира механички механизам што не е правилно одржуван.
Доброто инженерство на разводни уреди ги поврзува овие елементи. Прекинувачот, шината, фидерот, заштитното реле, трансформаторите на инструментите, контролната моќност, бравите и куќиштето мора да бидат специфицирани околу истиот електричен систем.
Зошто прекинот на дефект е различен од обичното префрлување
Отворањето коло при нормални услови на оптоварување и расчистувањето на краток спој не се еквивалентни операции. За време на дефект, струјата може да биде многу поголема, а електричната енергија поврзана со дефектот е значајна.
Оттука, прекинувачот мора да биде способен да ја прекинува струјата на напонот и условите на системот за кои е дизајниран. Процесот на прекинување, исто така, мора да се случи доволно брзо за да се заштити поврзаната опрема и да се одржи предвидената заштитна координација.
Ова ја прави технологијата за прекинување основна инженерска одлука наместо карактеристика на козметички производ.
Како функционира прекинот на вакуумскиот лак?
Дефинитивна карактеристика на вакуумскиот прекин е употребата на запечатен вакуумски прекинувач како комора за гаснење на лак. Прекинувачот содржи фиксни и подвижни електрични контакти затворени во контролирана вакуумска средина.
Кога контактите се затворени, струјата тече низ контактните површини. Кога работниот механизам ќе нареди прекинувачот да се отвори, подвижниот контакт се одвојува од фиксниот контакт. Како што се одвојуваат контактните површини, меѓу нив може да се формира електричен лак.
За разлика од лакот во воздухот, вакуумскиот прекинувач не обезбедува значителен гасовит медиум за одржување на конвенционален јонизиран пат. Затоа, процесот на прекин е управуван главно од метална пареа создадена од контактниот материјал за време на настанот на одвојување.
Раздвојување на контакти
Движењето на отворањето мора прецизно да се контролира. Брзината на контактот, патувањето на контактот, контактниот притисок и механичката врска помеѓу движечкиот контакт и механизмот за работа влијаат на перформансите.
На контактите им треба доволно движење за да се воспостави потребното диелектрично растојание по тековниот прекин. Затоа, механичкиот механизам треба да обезбеди постојано патување низ повторените операции.
Однесување на метална пареа
За време на лакот, материјалот од контактите може да формира метална пареа. Оваа пареа обезбедува привремен спроводлив медиум што го поддржува лакот. Кога струјата се приближува до својата природна струја нула во коло со наизменична струја, лакот може да се изгасне и металната пареа брзо се кондензира.
Тогаш прекинувачот мора да поврати доволна диелектрична јачина помеѓу одвоените контакти за да го издржи електричен напон за враќање.
Контакт материјал
Контактниот материјал е значаен дел од дизајнот на вакуумски прекинувачи. Треба да поддржува тековно носење, прекин на лакот, отпорност на ерозија и обновување на диелектрикот.
Различни дизајни на прекинувачи користат специфични контактни легури и геометрии за да ја контролираат распределбата на струјата и магнетните ефекти за време на прекинот.
Заштитување
Металната пареа создадена за време на прекинот може да се депонира на околните површини. Заштитните структури во внатрешноста на прекинувачот помагаат да се контролира каде патува овој материјал и помагаат да се одржи потребната дистрибуција на електричното поле.
| Фаза на прекин | Што се случува | Барање за дизајн |
|---|---|---|
| Затворени контакти | Струјата тече низ системот за контакт | Ниска отпорност на контакт и сигурен контактен притисок |
| Отворање на контакт | Контактите почнуваат да се одвојуваат и може да се формира лак | Контролирана брзина на отворање и геометрија на контакт |
| Период на лак | Металната пареа поддржува електрична спроводливост | Контролирано однесување на лакот и контактна ерозија |
| Тековна нула | Наизменичната струја достигнува природна нулта точка | Брзо обновување на диелектрик |
| По прекин | Одвоените контакти го издржуваат напонот за обновување | Стабилна изолација помеѓу контактите |
Зошто запечатениот прекинувач е важен
Прекинувачот за вакуум е запечатена компонента. Нејзиното внатрешно опкружување се воспоставува за време на производството и се одржува во текот на неговиот предвиден работен век.
Ова се разликува од системите кои зависат од голем волумен на течност или гас како примарен медиум за прекин. Вакуумскиот прекинувач може да се спакува во релативно компактен склоп и да се интегрира во разводната опрема на неколку начини.
Сепак, запечатениот прекинувач не значи дека целиот прекинувач не бара одржување. Работниот механизам, надворешната изолација, терминалите, контролните кола, лежиштата, врските и интерфејсите на разводната опрема сè уште бараат соодветна проверка и одржување.
Затоа, вакуумскиот прекин треба да се сфати како еден дел од архитектурата на прекинувачот. Неговата ефикасност зависи од дизајнот на контактот, конструкцијата на прекинувачот, механичкото движење, обновувањето на изолацијата и координацијата со системот за заштита.
Кои се главните компоненти на прекинувачот?
Модерен среднонапонски прекинувач содржи неколку функционални склопови. Секој придонесува за тековната патека, процес на прекин, механичка работа, систем за изолација, контролен интерфејс или структура за инсталација.
Вакуумски прекинувач
Прекинувачот за вакуум содржи фиксен контакт, контакт со движење, контактна шипка, внатрешни заштитни елементи и запечатено куќиште. Тоа е дел одговорен за прекинување на струјата во вакуумската средина.
Неговата димензионална прецизност и внатрешна конструкција се критични бидејќи контактниот јаз, порамнувањето, контактниот притисок и диелектричната геометрија мора да останат во предвидените граници на дизајнот.
Работен механизам
Работниот механизам ја претвора складираната или испорачаната механичка енергија во контактно движење. Механизмите што работат со пружини се широко користени во апликации со среден напон, додека електромагнетните оперативни системи се достапни во одредени дизајни.
Механизмот мора да го отвора и затвора прекинувачот со конзистентно време и патување. Исто така, треба да ја одржува потребната контактна сила во затворена положба.
Изолациски потпори
Изолацијата поддржува физички одвоени компоненти со напојување од заземјеното куќиште и околните структури. Тие исто така помагаат во одржување на потребните празнини и механичка стабилност.
Терминали и тековна патека
Примарните терминали го поврзуваат прекинувачот со електричната мрежа возводно и низводно. Нивниот дизајн одредува како прекинувачот се поврзува со собирниците, каблите или другите компоненти на разводната опрема.
Систем за позиција и индикации
Во многу инсталации на разводни уреди, механичките индикатори покажуваат дали прекинувачот е отворен, затворен или во друга дефинирана положба. Ова може да биде особено важно за опремата што може да се повлече.
Контролни и помошни кола
Помошните контакти, намотките за приклучување, намотките за затворање, погоните на моторот, прекинувачите за положба и другите кола му овозможуваат на прекинувачот да комуницира со опремата за заштита и контрола.
| Компонента | Главна функција | Клучни инженерски размислувања |
|---|---|---|
| Вакуумски прекинувач | Прекин на лакот | Контакт дизајн, интегритет на вакуум, обновување на диелектрик |
| Работен механизам | Отворање и затворање на контактот | Брзина, патување, сила, постојаност, издржливост |
| Поддржувачи за изолација | Електрично одвојување и структурна поддршка | Диелектрични перформанси и механичка сила |
| Примарни терминали | Поврзете го прекинувачот со струјното коло | Тековен капацитет, геометрија на поврзување, пораст на температурата |
| Помошни контакти | Повратни информации за статусот и контролата | Доверливост на контакт и компатибилност на кола |
| Патување и затворање кола | Електрично активирање | Контролен напон, тајминг, координација на заштитата |
Механичка синхронизација
На трифазните прекинувачи им е потребно контактите да работат на координиран начин. Механизмот го пренесува движењето на поединечните полови, така што фазите се отвораат и затвораат во рамките на потребниот временски однос.
Прекумерната варијација на времето може да влијае на перформансите на префрлувањето, така што прилагодувањето и проверката на механизмот се важни делови од контролата и одржувањето на квалитетот.
Зошто е важна интеграцијата на компонентите
Висококвалитетниот прекинувач не може да компензира за лошо усогласување на механизмот. Силната изолација не може да компензира за неправилно дизајнирана терминална врска. Точното реле не може да компензира за несоодветното контролно ожичување.
Затоа, сигурните перформанси на прекинувачот зависат од интеракцијата на сите овие компоненти.
Како влијае на изборот на номинален напон и струја?
Номиналниот напон и струја ја воспоставуваат основната електрична обвивка за работа на прекинувачот. Тие се меѓу првите спецификации што ги испитуваат инженерите, но тие се само дел од целосната техничка евалуација.
Номинален напон
Номиналниот напон мора да одговара на електричниот систем во кој ќе работи прекинувачот. Системот за изолација, исто така, мора да биде дизајниран за соодветните напони со фреквенција на моќност и минливи напонски напони.
Среднонапонските прекинувачи може да се произведуваат за различни класи на напон. Фамилиите на производи може да вклучуваат опрема околу 10 kV, 12 kV, 24 kV, 36 kV или други дефинирани рејтинзи во зависност од дизајнот и пазарот.
Вистинскиот избор треба да го следи номиналниот напон на системот и применливиот стандард, наместо едноставно да се избере следната достапна оцена.
Номинална струја
Номиналната струја ја претставува континуираната струја што прекинувачот може да ја носи под дефинирани услови. Затоа, топлинските перформанси се централни за спецификацијата.
Контактите, терминалите, проводниците, флексибилните врски, интерфејсите на собирниците и вентилацијата на куќиштето придонесуваат за создавање и дисипација на топлина.
Фреквенција
Фреквенцијата на моќност влијае на електричното однесување на системот за прекин и поврзаната опрема за заштита и мерење. Производите може да се наведат за 50 Hz, 60 Hz или друга дефинирана работна фреквенција.
Ниво на изолација
Координацијата на изолацијата вклучува повеќе од номиналниот работен напон. Опремата можеби ќе треба да издржи напон и импулсни услови за издржување на моќност-фреквенција, дефинирани со применливите барања за дизајн.
| Параметар | Она што го дефинира | Зошто е важно |
|---|---|---|
| Номинален напон | Класа на напон на електричниот систем | Ги одредува барањата за изолација и прекинување |
| Номинална струја | Способност за континуирана струја | Ги одредува барањата за топлинска енергија и спроводници |
| Номинална фреквенција | Работна фреквенција на електроенергетскиот систем | Обезбедува компатибилност со електричната мрежа |
| Ниво на изолација | Барања за издржување на диелектрик | Поддржува координација на изолацијата |
| Оценка за краток спој | Прекин на струја на дефект и способност за издржување | Ја заштитува опремата при дефекти на мрежата |
Размислувања за порастот на температурата
Континуираната струја произведува топлина на електричните контакти и проводници. Затоа, способноста за зголемување на температурата треба да се оцени заедно со уредувањето на куќиштето.
Прекинувачот инсталиран во компактно метално куќиште може да доживее различни термички услови од истиот прекинувач инсталиран во поголем вентилиран распоред. Температурата на околината и висината на инсталацијата исто така може да влијаат на термичките перформанси.
Системскиот напон е само почетна точка
Два прекинувачи може да делат сличен рејтинг на напон, но се разликуваат по тековната ознака, способноста за краток спој, механизмот за работа, конфигурацијата на изолацијата, распоредот на терминалите и механичката издржливост.
Затоа, професионалната спецификација треба да избегне намалување на изборот на еден број.
Зошто се важни способноста за краток спој и брзината на прекин?
Перформансите на краток спој се една од најважните спецификации во изборот на среднонапонски прекинувачи. Дефектот може да генерира многу големи струи и високи електромеханички сили за краток период.
Струја на краток спој
Достапната струја на дефект е одредена од електричната мрежа, вклучувајќи генератори, трансформатори, проводници и импеданса на системот. Инженерот за разводни уреди обично го одредува ова преку студија за краток спој.
Прекинувачот мора да има способност за прекин соодветна на пресметаните услови на дефект.
Струја на прекин
Прекинувачот мора да биде способен да ја прекине одредената струја на куса врска на номиналниот напон на системот. Процесот на прекин треба да го одржува обновувањето на диелектрикот откако ќе се изгасне струјата.
Кратко време издржи
Склоповите на прекинувачките уреди, исто така, може да бидат изложени на струи на дефект додека заштитниот систем го отстранува настанот. Механичката и топлинската структура мора да ја издржат дефинираната струја за применливото времетраење.
Издржување на врвови
Врвната вредност на струјата на дефектот произведува електродинамички сили на проводниците и структурните компоненти. Механичкиот дизајн мора да ги земе предвид овие напрегања.
Време на прекин
Вкупната низа за отстранување на дефекти вклучува неколку фази: откривање дефект, одлука на релето, пренос на сигнал за патување, движење на механизмот за работа, одвојување на контакти, прекин на лакот и обновување на мрежата.
Прекинувачот не дејствува независно. Целосното време на расчистување зависи од релето, контролното коло, калем за исклучување, механичкиот механизам, движењето на контактот и електричниот систем.
Заштитното реле мора да го идентификува дефектот и да ја издаде командата за патување во рамките на предвиденото време на работа.
Електричната патека помеѓу релето и прекинувачот мора правилно да ја пренесе командата за патување.
Механичкиот систем мора да ја преведе електричната команда во повторливо контактно движење.
Прекинувачот мора да ја исчисти струјата и да ја врати потребната диелектрична сила.
Зошто е важно прекинувањето на медиумот
Медиумот за прекин одредува како се однесува лакот за време на одвојувањето на контактот. Технологијата за вакуум обезбедува контролирано запечатено опкружување и користи геометрија на контакт и однесување на материјалот за да постигне прекин.
Ова може да овозможи компактни димензии на прекинувачот и релативно едноставна комора за прекинување во споредба со некои постари технологии за прекин.
Сепак, конечниот рејтинг на прекинувачот сепак зависи од комплетниот дизајн. Технологијата за вакуум не значи дека секој вакуумски прекинувач може да ја прекине произволната струја на дефект.
Затоа, правилниот технички пристап е да се започне со пресметаното ниво на дефект на системот, а потоа да се потврди номиналната способност за прекинување и издржување на прекинувачот според важечкиот стандард.
Како оперативниот механизам влијае на перформансите?
Механизмот за работа одредува колку брзо и постојано се движат контактите на прекинувачот. Бидејќи прекинот се јавува за време на прецизна низа на механички настани, дизајнот на механизмот е централен за изведбата.
Пролетни работни механизми
Пролетните механизми складираат механичка енергија пред операцијата за затворање или отворање. Електричните контролни команди ја ослободуваат складираната енергија за да ги придвижат контактите на прекинувачот.
Оваа архитектура е широко користена во среден напонски разводни уреди бидејќи механизмот може да обезбеди контролирано движење на контакт без да бара континуирано електрично напојување за време на целиот механички удар.
Електромагнетни механизми
Некои дизајни на прекинувачи користат електромагнетни оперативни системи за да генерираат контактно движење. Овие механизми можат да обезбедат различни оперативни карактеристики и може да се изберат според специфичната архитектура на прекинувачот и барањата за контрола.
Операција за затворање
За време на затворањето, механизмот мора да ги спои контактите со соодветна брзина и конечна контактна сила. Стабилното однесување на затворање помага да се намали механичкото влијание и да се обезбеди соодветна спроводливост на струјата.
Операција за отворање
Ударот за отворање мора да биде доволно брз и доволно конзистентен за да го поддржи планираниот процес на прекин. Растојанието и брзината на одвојување на контактот се важни затоа што прекинувачот треба да ја воспостави правилната диелектрична состојба по тековниот прекин.
Складирање на енергија
Механизмите вообичаено вклучуваат индикатор за складирање енергија или систем за полнење со мотор. Контролниот систем може да утврди дали механизмот има доволно енергија за следната работа.
Механичка издржливост
Повторените операции создаваат абење на пружините, шахтите, лежиштата, врските, бравите и помошните прекинувачи. Механичкото тестирање на издржливост помага да се утврди дали механизмот може да го заврши наведениот број операции без неприфатливо влошување.
| Површина на механизмот | Потребно однесување | Можна грижа за неуспех |
|---|---|---|
| Складирање на енергија | Сигурна подготовка за работа | Нецелосно полнење или проблеми со моторот |
| Отворање на погонот | Конзистентно брзо одвојување на контакт | Бавно движење, абење, механичка опструкција |
| Затворање погон | Контролиран контакт ангажман | Прекумерно влијание или нецелосно затворање |
| Заклучување | Безбедна позиција за контакт | Неправилно прилагодување или абење на бравата |
| Помошни прекинувачи | Точни повратни информации за позицијата | Неточна индикација или деградација на контакт |
Механичкото тајминг е важно
За трифазен прекинувач, работата на трите пола мора да остане во рамките на наведениот временски однос. Прекумерната варијација од столб до столб може да влијае на однесувањето на префрлувањето и треба да се контролира за време на производството и одржувањето.
Одржување на механизмот
Запечатениот прекинувач може да бара ограничено сервисирање за време на неговиот предвиден работен век, но механизмот е надворешен и механички. Проверката на врските, подмачкувањето онаму каде што е наведено, прицврстувачите, пружините, лежиштата и помошните контакти остануваат важни.
Планот за одржување треба да ги следи техничките упатства на производителот и вистинската должност на префрлување на инсталацијата.
Која е разликата помеѓу внатрешните и надворешните дизајни?
Внатрешните и надворешните прекинувачи можат да го користат истиот основен принцип на прекин додека имаат многу различни механички и еколошки барања.
Внатрешни прекинувачи
Внатрешните прекинувачи обично се инсталираат во кабинети со разводни уреди или електрични простории. Нивното опкружување може да биде поконтролирано, што овозможува компактна изолација и уредување на куќиштето.
Внатрешните дизајни често се појавуваат како единици што можат да се повлечат или како фиксни инсталации во разводни уреди обложени со метал. Точниот распоред зависи од архитектурата на панелот.
Надворешни прекинувачи
Опремата на отворено мора да толерира дожд, влажност, температурни промени, сончева светлина, загадување, прашина, ветер и други еколошки стресови.
Затоа, производите на отворено бараат соодветно запечатување на куќиштето, надворешна изолација, избор на материјал, заштита на површината и механизми отпорни на временски услови.
Композитна изолација
Надворешните прекинувачи може да користат композитни изолациони материјали како што се силиконска гума или компоненти на епоксидна база во зависност од архитектурата на производот. Овие материјали можат да ги поддржат перформансите на изолацијата при променливи услови на животната средина кога се правилно дизајнирани.
Инсталации монтирани на столбови
Некои прекинувачи за дистрибуција на отворено се дизајнирани за монтирање на столбови. Оваа конфигурација може да ја поедностави интеграцијата во надземните дистрибутивни мрежи и да дозволи прекинувачкиот уред да зазема релативно мал отпечаток.
Инсталации на трафостаница
Прекинувачите на трафостаницата може да се инсталираат на конструкции или во склопови на разводни уреди на отворено. Нивното поврзување со собирници, струјни трансформатори, напонски трансформатори, одводници на пренапони и системи за заземјување треба да се координираат.
| Тип на инсталација | Типична средина | Главен фокус на дизајнот |
|---|---|---|
| Внатрешна разводна опрема | Електрични простории и затворени кабинети | Компактност, интеграција на преградата, пристап до услугата |
| Дистрибуција на отворено | Мрежи на отворено | Отпорност на временските услови и перформанси на изолација |
| Монтирана на столб | Надземни дистрибутивни системи | Тежина, структура за монтирање, далечинско работење |
| Надворешна трафостаница | Комунални и индустриски трафостаници | Еколошка издржливост, интеграција на собирниците, координација на изолацијата |
Фактори на животната средина
Температурата, надморската височина, загадувањето, влажноста, изложеноста на сол и ултравиолетовото зрачење може да влијаат на изборот на опрема.
На пример, големата надморска височина може да влијае на диелектричните перформанси на изолацијата на воздухот, додека сериозното загадување може да влијае на надворешните изолациони површини. Крајбрежните средини може да ја зголемат изложеноста на корозија, особено околу металните конструкции и врски.
Затворен не значи без одржување
Внатрешната опрема е заштитена од директни временски услови, но прашината, кондензацијата, температурниот циклус и механичкото абење сè уште можат да влијаат на механизмот и електричните приклучоци.
Затоа, заштитата на животната средина треба да се оценува реално наместо да се претпоставува дека внатрешната опрема работи во идеални услови.
Како прекинувачите за правосмукалка се споредуваат со други технологии за прекин?
Разбирањето на разликите помеѓу технологиите за прекин им помага на инженерите да донесат информирана техничка одлука. Секоја технологија има свои електрични, механички, еколошки и карактеристики на одржување.
Прекин на воздухот
Прекинот на воздушното коло го користи воздухот како медиум за лакот. Историски гледано, воздушните системи се користат во многу класи на напон. Нивниот дизајн може да вклучува лачни канали, магнетно издувување или други методи за контролирање на лакот.
При среден напон, компактниот вакуумски прекин може да понуди различна физичка архитектура со поставување на процесот на прекин во запечатена комора.
Прекин на масло
Прекинувачите со масло користат изолационо масло и како изолационен медиум и како дел од процесот на гаснење на лакот. Постарите инсталации можеби сè уште содржат таква опрема, но модерните среднонапонски инсталации често користат алтернативни технологии.
Системите за масло бараат внимание на состојбата на маслото, задржувањето, истекувањето, контаминацијата и поврзаните проблеми со одржувањето.
SF6 прекин
Гасот SF6 историски се користел во опрема за гасна изолација и гасна кола поради неговите карактеристики за електрична изолација и гаснење на лакот. Сепак, еколошките размислувања го поттикнаа развојот и усвојувањето на алтернативни технологии во соодветни апликации.
Прекин на вакуум
Вакуумскиот прекин користи запечатена вакуумска комора. Неговиот компактен елемент за прекинување и недостатокот на изолационо масло во внатрешноста на прекинувачот се важни карактеристики на технологијата.
| Технологија | Лачен медиум | Типично разгледување |
|---|---|---|
| Воздух | Воздух | Структура за контрола на лакот и барања за физичка изолација |
| Масло | Изолационо масло | Состојба на маслото, задржување, одржување |
| SF6 гас | SF6 | Запечатување на гас, ракување, еколошки размислувања |
| Вакуум | Вакуум со однесување на метално-парен лак | Дизајн на прекинувач, контакт материјал, перформанси на механизмот |
Зошто вакуумската технологија е широко користена во среден напон
Прекинот на вакуум може да обезбеди компактен прекинувач, брзо гасење на лакот и затворена средина за прекинување. Овие карактеристики добро се вклопуваат со внатрешната среден напонска разводна опрема и со многу апликации за дистрибуција на отворено.
Технологијата е исто така компатибилна со современи механизми за прекинувачи и системи за дигитална заштита.
Изборот на технологија треба да остане специфичен за апликацијата
Технички не е солидно да се прогласи еден медиум за прекин универзално супериорен. Правилниот пристап е да се споредат барањата на електричната мрежа, достапниот простор за инсталација, условите на животната средина, работните обврски, архитектурата за заштита, важечките стандарди и стратегијата за одржување.
Соодветната технологија е онаа што го задоволува целосниот сет на барања.
Како работи прекинувачот со заштитни релеи и сензори?
Автоматскиот прекинувач ретко работи сам. Нејзините дејства на патување и затворање обично се координирани со систем за заштита што ги мери електричните услови и одредува кога е потребно дејство на префрлување.
Струјни трансформатори
Струјните трансформатори обезбедуваат намалени информации за струјата до заштитните релеи и броилата. Нивните соодноси и карактеристики на точност треба да одговараат на шемата за заштита.
Струјниот трансформатор и прекинувачот се дел од истиот синџир за отстранување на дефекти. Ако CT конфигурацијата или жици се неточни, релето може да не го прими очекуваниот сигнал.
Напонски трансформатори
Напонските трансформатори можат да обезбедат информации за напонот за заштита, мерење, синхронизација и контрола. Во зависност од заштитната функција, релето може да користи напон заедно со струја за да ја одреди електричната состојба на мрежата.
Заштитни релеи
Заштитните релеи постојано ги оценуваат електричните мерења. Во зависност од примената, функциите може да вклучуваат прекумерна струја, заземјување, недоволно напон, пренапон, заштита на насоката, заштита на моторот, заштита на трансформаторот или други специјализирани функции.
Коло за патување
Кога релето ќе утврди дека прекинувачот треба да се отвори, тој испраќа команда за патување низ контролното коло. Калемот за патување го активира механизмот, кој потоа ги одвојува контактите.
Контрола на затворање
Затворањето е исто така контролирано. Системот може да вклучува локални и далечински контроли за затворање, електрични преклопувања, функции за синхронизација и дозволиви сигнали.
| Системски елемент | Функција | Однос со прекинувачот |
|---|---|---|
| Струен трансформатор | Мери струја | Обезбедува заштита и влез за мерење |
| Трансформатор на напон | Го мери напонот | Обезбедува информации за напонот за заштита и контрола |
| Заштитно реле | Ги проценува електричните услови | Проблеми со патување или дозволиви команди |
| Калем за патување | Ја претвора електричната команда во механичко дејство | Иницира отворање на прекинувачот |
| Контролен систем | Го надгледува префрлувањето и статусот | Управува со локална, далечинска и испреплетена операција |
Преплетување
Преклопувањето е важна безбедносна карактеристика. Механичките или електричните заклучувања можат да спречат избрани дејства кога опремата е во несоодветна состојба.
На пример, прекинувачот што може да се повлече може да не смее да се движи помеѓу позициите додека е затворен. Прекинувачот за заземјување може да биде спречен да работи додека примарното коло е под напон, во зависност од архитектурата на системот.
Далечинско следење
Современите електрични инсталации сè повеќе користат дигитална комуникација за следење на положбата на прекинувачот, статусот на патувањето, состојбата на механизмот и другите параметри.
Информациите од далечина можат да ја подобрат оперативната свест, но дигиталното следење не ги заменува правилните локални безбедносни процедури. На тимовите за одржување сè уште им треба дефинирана изолација, верификација, заземјување и работни практики.
Кои апликации ја користат оваа технологија за префрлување?
Технологијата за прекин на вакуум се користи во многу апликации со среден напон бидејќи нејзината компактна форма и запечатениот прекинувач одговараат на широк опсег на архитектури на дистрибуција.
Се користи за префрлување на фидер, трансформаторски приклучоци, автобуски секции и заштита на дистрибуцијата во комуналните мрежи.
Се користи за среднонапонски фидери кои опслужуваат мотори, трансформатори, процесна опрема и внатрешни системи за дистрибуција.
Поддржува собирни системи, трансформаторски врски, заштита на фидер и контролирано префрлување во инсталации за соларна енергија и ветер.
Може да се примени на среднонапонски дистрибутивни мрежи каде опремата мора да работи во тешки индустриски средини.
Се користи во големи згради и кампуси кои добиваат среднонапонски електрични напојувања и ја дистрибуираат енергијата преку трансформатори и фидери.
Може да поддржува електрична дистрибуција за железница, транзит, аеродроми и друга инфраструктура која бара контролирано среднонапонско префрлување.
Дистрибуција на комунални услуги
Комуналните мрежи користат среднонапонски прекинувачи за управување со фидерите и за секционализација на дистрибутивните кола. Прекинувачот може да изолира дефектен фидер додека дозволува другите делови од мрежата да останат под напон кога топологијата на мрежата и координацијата на заштитата дозволуваат.
Конфигурациите на отворено монтирани на столб може да бидат корисни во надземните дистрибутивни системи, додека внатрешните прекинувачи на разводни уреди често се интегрираат во трафостаници и компактни дистрибутивни склопови.
Индустриска дистрибуција
Индустриските постројки можат да имаат повеќе среднонапонски мотори, трансформатори, процесни линии и големи електрични оптоварувања. Селективната заштита е особено важна бидејќи непотребното исклучување на поголем дел за дистрибуција може да влијае на неколку низводно кола.
Оттука, прекинувачот треба да работи со шема за заштита која ја одразува електричната архитектура на постројката.
Трансформаторска заштита
Среднонапонските прекинувачи може да се користат на примарната или секундарната страна на трансформаторите во зависност од дизајнот на мрежата. Системот за заштита може да вклучи прекумерна струја, дефект на земјата, температура и други функции специфични за трансформаторот.
Префрлување на моторот
Големите мотори може да бараат среднонапонско префрлување и заштита. Моторните апликации претставуваат свои предизвици бидејќи стартните струи може да бидат значително повисоки од нормалната работна струја.
Оттука, прекинувачот и заштитното реле мора да бидат избрани според стартните карактеристики на моторот и барањата за заштита.
Системи за обновлива енергија
Проектите за соларна енергија и ветер често содржат повеќекратни хранилки за собирање и трансформаторски интерфејси. Прекинувачите со среден напон може да се користат за поврзување и изолирање на делови од собирната мрежа и за координирање на заштитата со опремата за производство.
Критична инфраструктура
Болниците, центрите за податоци, аеродромите, капацитетите за третман на вода и комуникациската инфраструктура може да бараат високо координирани среднонапонски дистрибутивни системи. Изборот на прекинувачот во овие средини е тесно поврзан со вишокот, селективноста на заштитата, процедурите за одржување и оперативниот континуитет.
Во сите овие апликации, прекинувачот е дел од поголема електрична архитектура. Апликацијата го одредува правилниот напон, струја, рејтинг на дефекти, шема за заштита, уредување на контролата, еколошки дизајн и стратегија за одржување.
Кои вообичаени грешки при изборот и инсталацијата треба да се избегнуваат?
Многу проблеми со прекинувачите може да се проследат до нецелосни спецификации или претпоставки за инсталација. Најважните грешки се случуваат кога инженерите го третираат прекинувачот како изолирана компонента наместо дел од комплетен систем за заштита и дистрибуција.
- Избор само по напон:Номиналната струја, способноста за дефект, изолацијата, механизмот за работа и околината исто така треба да се совпаѓаат.
- Игнорирање на пресметките за краток спој:Достапната струја на дефект треба да се воспостави пред да се финализира рејтингот на прекинувачот.
- Игнорирање на координацијата за заштита:Поставките на релето и перформансите на прекинувачот мора да ја поддржуваат саканата селективност.
- Потценување на просторот на кабелот:Приклучоците на кабелот и радиусите на свиткување можат да влијаат на практичното уредување на разводната опрема.
- Со поглед на контролниот напон:Завршувањето и затворањето на кола бараат соодветна помошна моќност.
- Игнорирање на преклопувања:Работните секвенци треба да се проверат според целосната архитектура на разводната опрема.
- Прескокнување на планирање за одржување:Механизмот, терминалите, контролните кола и околните разводни уреди сè уште бараат проверка.
- Користење на нецелосна документација:Цртежите, дијаграмите за поврзување, податоците од табличката со имиња и записите за тестирање треба да ја опишат истата конфигурација.
Проблемот „највисоката оцена е секогаш подобра“.
Повисоката оцена автоматски не е правилен инженерски избор. Прекинувачот сè уште треба да одговара на физичката разводна опрема, распоредот на кабелот, системот за заштита, контролниот напон и околината за инсталација.
Изборот треба да се заснова на пресметаните барања и применливите маржи на дизајнот.
Проблемот „вакуум значи без одржување“.
Прекинувачот за вакуум е запечатен, но прекинувачот содржи механички и електрични компоненти кои можат да доживеат абење. Пружините, лежиштата, врските, помошните прекинувачи, кола за патување, терминалите и контролните конектори остануваат релевантни точки за одржување.
Проблемот со „истиот прекинувач насекаде“.
Чистата внатрешна индустриска просторија и крајбрежната надворешна трафостаница претставуваат многу различни средини. Истата физичка конструкција не треба автоматски да се претпоставува дека одговара на двете.
Проблемот „инсталација подоцна“.
Монтажата на прекинувачот, завршувањето на кабелот, контролните жици, бравите и димензиите на куќиштето треба да се земат предвид при дизајнирање на разводната опрема. Реновирањето на овие детали по производството може да биде тешко.
Проблемот „еднаш документ“.
Промените направени за време на проектот треба постојано да се рефлектираат во еднолинискиот дијаграм, цртежите на панелите, шемите за ожичување, поставките за заштита, сметката за материјали и документите за пуштање во работа.
Како треба да се оценат тестирањето и стандардите?
Прекинувачите со среден напон се безбедносни критични електрични уреди, така што тестирањето игра централна улога во потврдувањето на нивните перформанси.
IEC 62271 е важно семејство на стандарди кои ги покриваат високонапонските разводни и контролни уреди. Различни делови одговараат на различни типови опрема и барања за тестирање.
Рутинско тестирање
Се врши рутинско тестирање на произведената опрема за да се потврди дека секоја производна единица е во согласност со применливите барања за дизајн.
Точната програма за тестирање зависи од дизајнот на прекинувачот, но може да вклучува електрични, механички, контролни и проверки поврзани со изолацијата.
Тестирање на типот
Тестовите за типови ја потврдуваат изведбата на одреден дизајн под одредени услови за тестирање. Тие можат да се однесуваат на порастот на температурата, диелектричните перформанси, прекинот на краток спој, механичката издржливост, однесувањето на внатрешниот лак и други карактеристики каде што е применливо.
Диелектрично тестирање
Диелектричните тестови проценуваат дали системот за изолација може да го издржи наведениот напонски стрес. Ова може да вклучува тестови за отпорност на фреквенција на моќност и тестови поврзани со импулси во зависност од применливите барања.
Механичко тестирање на издржливост
Механичките тестови за издржливост проценуваат дали механизмот за работа може да го заврши потребниот број операции на префрлување без неприфатливо влошување.
Тестирање за краток спој
Тестовите за тип на краток спој може да ја оценат способноста на прекинувачот да ги прекине дефинираните услови на струја на дефект. Ова е една од најзначајните демонстрации на системот за целосен прекин.
Тестирање за зголемување на температурата
Тестирањето за зголемување на температурата го проверува термичкото однесување на компонентите што носат струја при дефинирани тековни услови. Отпорот на контакт, геометријата на проводникот, терминалите и дизајнот на куќиштето придонесуваат за резултатот.
| Тест категорија | Главна цел | Типичен доказ |
|---|---|---|
| Рутински тест | Потврдете ја секоја произведена единица | Рутинска инспекција и евиденција за тестирање |
| Тип тест | Потврдете го дизајнот под дефинирани услови | Извештај или сертификат од тип-тест |
| Диелектричен тест | Проверете ја отпорноста на изолацијата | Запис за електричен тест |
| Механичка издржливост | Проверете ја издржливоста на механизмот за префрлување | Документација за тест за издржливост |
| Тест за краток спој | Потврдете ја способноста за прекин на дефектот | Применлива документација за тестирање на типот |
| Покачување на температурата | Оценете го термичкото однесување со континуирана струја | Запис за тест за термички перформанси |
Обемот на тестот е важен
Сертификатот за тестирање треба да се прегледа во контекст. Тестираниот напон, струја, конструкција на прекинувачот, механизам, систем за изолација и додатоци треба да одговараат на конфигурацијата што се испорачува.
Сертификатот поврзан со конфигурација на еден производ не треба автоматски да се претпоставува дека ја покрива секоја варијација на семејството на производи.
Фабричка инспекција
Програмите за квалитет, исто така, може да вклучуваат проверки на димензиите, проверка на интегритетот на вакуум, мерење на отпорност на контакт, механички проверки на времето, проверка на контролните кола и визуелна инспекција.
Пуштање во работа на локацијата
По инсталацијата, склопот на прекинувачот и разводната опрема треба да се пуштат во употреба според проектните процедури. Ова може да вклучува тестирање на изолацијата, мерење на отпорност на контакт, проверки на механичка работа, тестирање на заштитното реле, проверки на контролните кола, верификација на преклопување и функционално тестирање.
Што треба да вклучува професионалната техничка спецификација?
Професионалната спецификација треба да им даде доволно информации на инженерите и на купните тимови за да го изберат точниот прекинувач пред опремата да стигне до производство или инсталација.
| Спецификација област | Информации за дефинирање | Зошто е важно |
|---|---|---|
| Номинален напон | Системски напон и рејтинг на опрема | Ги дефинира барањата за електрична и изолација |
| Номинална струја | Способност за континуирана струја | Ги дефинира барањата за топлинска енергија и спроводници |
| Фреквенција | 50 Hz, 60 Hz или одредена системска фреквенција | Обезбедува компатибилност со електричната мрежа |
| Капацитет за кршење | Потребен рејтинг за прекин на краток спој | Ја одредува соодветноста за нивото на дефект |
| Издржи способност | Барања за кратко време и максимално издржување | Поддржува перформанси на структурни и топлински дефекти |
| Изолација | Ниво на изолација и конструкција | Обезбедува соодветност на диелектрикот |
| Работен механизам | Пролетна, електромагнетна или дефинирана алтернатива | Одредува контрола и механичко однесување |
| Контролен напон | Напон на патување, затворање, мотор и помошно коло | Обезбедува компатибилност со контролниот систем |
| Аранжман за монтирање | Фиксна, повлекувачка, монтирана на столб или друг аранжман | Обезбедува физичка компатибилност |
| Животна средина | Внатрешна, надворешна, температура, надморска височина, загадување | Одговара на производот со условите на локацијата |
Започнете со еднолинискиот дијаграм
Еднолинискиот дијаграм дефинира каде седи прекинувачот во електричната мрежа. Ги прикажува влезните и излезните фидери, трансформатори, мотори, генератори, собирници, заштитни зони и други главни елементи.
Спецификацијата на прекинувачот треба да се развие од овој електричен контекст.
Дефинирајте ја позицијата на прекинувачот
Спецификацијата треба да наведе дали прекинувачот е фиксиран или може да се повлече и да ги опише релевантната положба и барањата за испреплетување.
Дефинирајте примарни врски
Геометријата на поврзувањето е особено важна за интеграција на разводни уреди. Растојанието на собирниците, завршувањето на кабелот, ориентацијата на терминалот и распоредот на фазите треба да одговараат на дизајнот на панелот.
Дефинирајте помошни функции
Помошните контакти, намотките за приклучување, намотките за затворање, ослободувањата на недоволно напон, моторните оператори, механичките индикатори и интерфејсите за далечински управувач треба да бидат јасно наведени каде што е применливо.
Дефинирајте ги барањата за заштита
Спецификациите за заштита треба да ги идентификуваат потребните функции на релето, CT соодноси, напонски влезови каде што е применливо, логика на патување, преклопувања и комуникациски интерфејси.
Дефинирајте ги еколошките барања
Проектот треба да идентификува дали прекинувачот ќе работи внатре или на отворено и да обезбеди релевантни информации за температура, надморска височина, влажност, загадување, сеизмички и корозија каде што е применливо.
Дефинирајте ги барањата за тестирање
Техничкиот документ треба да ги идентификува применливите стандарди, рутинските тестови, очекувањата за тестирање на типот, барањата за инспекција и процедурите за пуштање во работа.
- Дефинирајте го електричниот систем:Воспоставете напон, фреквенција, мрежна конфигурација и уредување за заземјување.
- Пресметајте ги условите за дефект на системот:Одредете ја достапната струја на краток спој на локацијата на прекинувачот.
- Дефинирајте континуирано оптоварување:Воспоставете номинални тековни и очекувани работни услови.
- Изберете ја архитектурата за прекин:Потврдете ја технологијата за вакуум и соодветната конфигурација на прекинувачот.
- Дефинирајте го механизмот за работа:Наведете ја потребната пружина или електромагнетна поставеност и редослед на работа.
- Дефинирајте заштита:Координација на КТ, напонски влезови, релеи, кола за патување и заклучување.
- Дефинирајте физичка инсталација:Потврдете ја фиксната или повлекувачката конструкција, терминалите, димензиите и кабелските интерфејси.
- Прегледајте ги условите на локацијата:Потврдете ја температурата, влажноста, надморската височина, загадувањето, корозијата и изложеноста на околината.
- Дефинирајте го тестирањето:Потврдете ги применливите тестови за рутина, тип, фабрика, локација и пуштање во работа.
- Контролна документација:Осигурајте се дека сите цртежи, поставки, спецификации и сертификати ја опишуваат истата конечна конфигурација.
Што треба да побараат купувачите пред одобрување?
- Цртеж со општ распоред:Потврдете ги вкупните димензии, монтажата, позициите на терминалот и сервисните празнини.
- Електрична шема:Потврдете ги колата за патување, затворање, помошни, блокирани и контролни кола.
- Податоци за именската табличка:Проверете го напонот, струјата, фреквенцијата, капацитетот за прекинување и релевантните номинални карактеристики.
- Интерфејс за заштита:Потврдете CT, VT, реле, патување и комуникациски интерфејси.
- Тест документација:Потврдете го опсегот на записите за рутински и тип-тест применливи на испорачаниот дизајн.
- Информации за инсталација:Потврдете ги барањата за подигнување, транспорт, поврзување, пуштање во работа и одржување.
Деталната техничка спецификација ја намалува нејаснотијата помеѓу тимовите за инженерство, купување, производство, пуштање во работа и одржување. Исто така, помага да се спречат промените во доцните фази предизвикани од недостаток на информации за интерфејсот.
Најчесто поставувани прашања
Која е главната функција на прекинувачот со правосмукалка?
Ги поврзува и исклучува среднонапонските електрични кола и ја прекинува струјата под одредени нормални услови и услови за дефект. Процесот на прекин се јавува во затворен вакуумски прекинувач.
Зошто се користи вакуум за прекинување на електричен лак?
Вакуумот обезбедува контролирана диелектрична средина во која однесувањето на лакот се разликува од прекинот на воздухот, маслото или гасот. По одвојувањето на контактот и струјата нула, вакуумскиот прекинувач може брзо да ја поврати диелектричната јачина во неговите проектирани услови.
Што е вакуумски прекинувач?
Вакуумски прекинувач е запечатена комора која содржи фиксни и подвижни електрични контакти и внатрешни заштитни компоненти. Го прави вистинскиот прекин на струјата кога ќе се отвори прекинувачот.
Која е разликата помеѓу прекинувачот и контакторот?
Прекинувачот е дизајниран да ги прекинува струите на дефектот во рамките на неговата номинална способност и да обезбедува заштитни функции. Контакторот е генерално дизајниран за често префрлување на оптоварувањата под дефинирани работни услови и вообичаено не е наменет да ја врши истата улога на отстранување на дефекти како прекинувачот.
Какви нивоа на напон може да послужи технологијата за прекин на вакуум?
Прекинот на вакуум е широко користен во опремата со среден напон. Специфични производи може да се дизајнираат за класи на напон како што се 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV и други дефинирани оценки во зависност од дизајнот на производителот и применливиот стандард.
Зошто е важен капацитетот за прекинување на краток спој?
Дефект може да произведе многу висока струја. Прекинувачот мора да може да ја прекине одредената струја на дефект на напонот на системот без неприфатливо откажување. Потребниот рејтинг треба да се заснова на вистинската пресметка на мрежниот краток спој.
Која е улогата на механизмот за работа?
Работниот механизам го обезбедува механичкото движење потребно за отворање и затворање на контактите. Го контролира патувањето на контактот, брзината, силата и времето и затоа има директно влијание врз перформансите на прекинот и затворањето.
Дали најчесто се користат пружински механизми?
Да. Механизмите што работат со пружина се широко користени кај прекинувачите со среден напон. Тие складираат механичка енергија и ја ослободуваат за да ја извршат операцијата за отворање или затворање кога ќе им се нареди.
Дали може да се користат и електромагнетни механизми?
Да. Одредени дизајни на прекинувачи користат електромагнетни механизми за работа. Изборот зависи од архитектурата на прекинувачот, барањата за контрола, работниот редослед и спецификацијата на проектот.
Дали правосмукалките не бараат одржување?
Не. Прекинувачот за вакуум е запечатен, што го ограничува одржувањето внатре во комората за прекинување, но целосниот прекинувач сè уште содржи механички механизми, терминали, помошни контакти, контролни кола, изолациски конструкции и други компоненти кои бараат соодветна проверка и сервисирање.
Какво одржување бара механизмот за работа?
Одржувањето може да вклучува проверка на механички врски, пружини, лежишта, брави, прицврстувачи, помошни прекинувачи, контролни жици и точки за подмачкување каде што е наведено. Точната процедура треба да ја следи документацијата за одржување на производителот и работната должност на опремата.
Која е разликата помеѓу внатрешните и надворешните вакуумски прекинувачи?
Внатрешните производи обично се интегрираат во заштитени разводни уреди или електрични простории, додека производите на отворено се дизајнирани да издржат дожд, температурни промени, сончева светлина, загадување и други еколошки услови. Принципот на електричен прекин може да биде сличен, но барањата за куќиштето и изолацијата се разликуваат.
Што е прекинувач што може да се повлече?
Прекинувачот што може да се повлече може да се движи помеѓу дефинираните механички позиции во разводната опрема, како што се поврзани, тест и изолирани позиции, според дизајнот на опремата. Овој аранжман може да поддржува процедури за одржување и тестирање додека ги зачувува дефинираните функции на испреплетување.
Како работи прекинувачот со заштитно реле?
Релето прима електрични мерења од струјни трансформатори и, каде што е применливо, напонски трансформатори. Кога релето идентификува дефинирана абнормална состојба, испраќа сигнал за исклучување до прекинувачот. Намотката за патување потоа го активира механизмот за отворање на контактите.
Зошто струјните трансформатори се важни?
Струјните трансформатори обезбедуваат намалени струјни сигнали за заштита и мерење. Нивниот сооднос, точност, оптоварување и распоред на поврзување треба да се координираат со заштитното реле и целокупниот електричен систем.
Зошто понекогаш се користат напонски трансформатори со прекинувач?
Напонските трансформатори обезбедуваат намалени напонски сигнали за мерење, заштита, синхронизација и контрола. Во зависност од апликацијата, заштитното реле може да користи информации за напонот заедно со информации за струја за да утврди дали постои дефект или ненормална работна состојба.
Која е целта на испреплетувањето?
Преклопувањето помага да се спречат дефинираните небезбедни работни секвенци. Во зависност од дизајнот на разводната опрема, може да го ограничи движењето на прекинувачот, работата на прекинувачот за заземјување или дејствата за затворање додека не се исполнат бараните услови.
Кои стандарди најчесто се поврзуваат со среднонапонските прекинувачи?
IEC 62271 е важно семејство на стандарди кои ги покриваат високонапонските разводни и контролни уреди. Применливиот дел зависи од типот и дизајнот на опремата. Може да се применуваат и национални и регионални барања.
Која е разликата помеѓу рутинското тестирање и тестирањето на типот?
Се врши рутинско тестирање на произведените единици за да се потврди усогласеноста со релевантните барања за производство. Тестирањето на типот ги оценува перформансите на дизајнот под одредени услови за тестирање и генерално се изведува како дел од валидацијата на дизајнот.
Кои технички информации треба да се дадат при изборот на прекинувач?
Важните информации вклучуваат системски напон, номинална струја, фреквенција, ниво на краток спој, барања за изолација, локација за инсталација, фиксна или повлекувачка конструкција, контролен напон, заштитни функции, помошни контакти, распоред на терминалите, услови на животната средина и применливи стандарди и тестови.
Може ли прекинувачот да се прилагоди за одреден кабинет со разводни уреди?
Во зависност од семејството на производи, барањата специфични за проектот може да вклучуваат димензии на монтирање, распоред на терминалите, контролен напон, помошни кола, конфигурација на механизмот, заштитни интерфејси и други дефинирани технички параметри. Прилагодените конфигурации треба да се контролираат преку одобрени инженерски документи.
Кои индустрии најчесто користат технологија за прекин на вакуум?
Апликациите вклучуваат дистрибуција на комунални услуги, трафостаници, индустриски постројки, рударство, објекти за обновлива енергија, комерцијални згради, транспортна инфраструктура, третман на вода и други среднонапонски електрични инсталации.
Зошто прекинувачот и разводната опрема треба да се специфицираат заедно?
Прекинувачот мора механички и електрично да ја вклопи разводната опрема. Интерфејсите на собирниците, поврзувањата на каблите, контролните кола, преклопувањата, заштитните системи, сервисните празнини и еколошките барања зависат од целосната конфигурација на панелот.
Како може подобрата селекција на прекинувачите да ја зајакне среднонапонската распределба на електричната енергија?
Преклопната опрема со среден напон е една од клучните интерфејси помеѓу електричната мрежа и заштитниот систем одговорен за контролирање на абнормални услови. Прекинувачот мора да носи континуирана струја на оптоварување, да работи сигурно, да ги прекинува дефинираните струи на дефекти, да издржи електричен и механички стрес и прецизно да комуницира со околната контролна архитектура.
Прекинот на вакуум обезбедува практична основа за многу од овие барања. Запечатениот прекинувач создава контролирана средина за гаснење на лакот и може да поддржува компактна конструкција на разводни уреди. Сепак, самиот вакуум е само еден елемент од целосниот производ.
Системот за контакт, заштитниот распоред, изолационите потпори, механизмот за работа, терминалите, контролните кола, помошните контакти и куќиштето мора да работат заедно. Механичката конзистентност е особено важна бидејќи движењето за отворање и затворање ги одредува условите под кои прекинувачот ја извршува својата функција.
Изборот на електрична енергија е подеднакво важен. Номиналниот напон и струја ја обезбедуваат почетната точка, но струјата на куса врска, нивото на изолација, фреквенцијата, порастот на температурата и условите на околината одредуваат дали одредена конфигурација одговара на вистинската мрежа.
Системот за заштита додава уште еден слој. Струјните трансформатори, напонските трансформатори, релеите, намотките за приклучување, контролната моќност, комуникациските интерфејси и преклопувањата го создаваат синџирот преку кој електричниот систем открива дефект и реагира на него.
Апликацијата исто така е важна. Комуналните трафостаници, индустриските капацитети, мрежите за обновлива енергија, рударските локации, комерцијалните згради, транспортната инфраструктура и критичните објекти не мора да ги имаат истите електрични или еколошки барања.
Тестирањето и документацијата ја обезбедуваат конечната техничка основа. Рутинските тестови, тестовите на типот, евалуациите на диелектриците, тестовите за механичка издржливост, тестовите за краток спој, проценките на порастот на температурата, проверките на инсталацијата и процедурите за пуштање во работа треба да одговараат на конечната конфигурација на опремата.
А правилно наведеноВакуумски прекинувачзатоа не е само преклопна компонента. Тој е дел од интегрирана архитектура за заштита од среден напон што ги поврзува електричните прекини, механичкото работење, сензорот, контролата и безбедноста на системот.
Ви треба конфигурација на прекинувачот со среден напон за вашиот проект?
Камивилподдржува среднонапонски преклопни решенија за комунални, индустриски, обновливи извори на енергија, комерцијални и инфраструктурни апликации, со конфигурации што ги покриваат електричните оценки, механизмите за работа, заштитните интерфејси, аранжманите за монтирање и техничките барања специфични за проектот. За детали за апликацијата и технички дискусии,контактирајте со нас.
