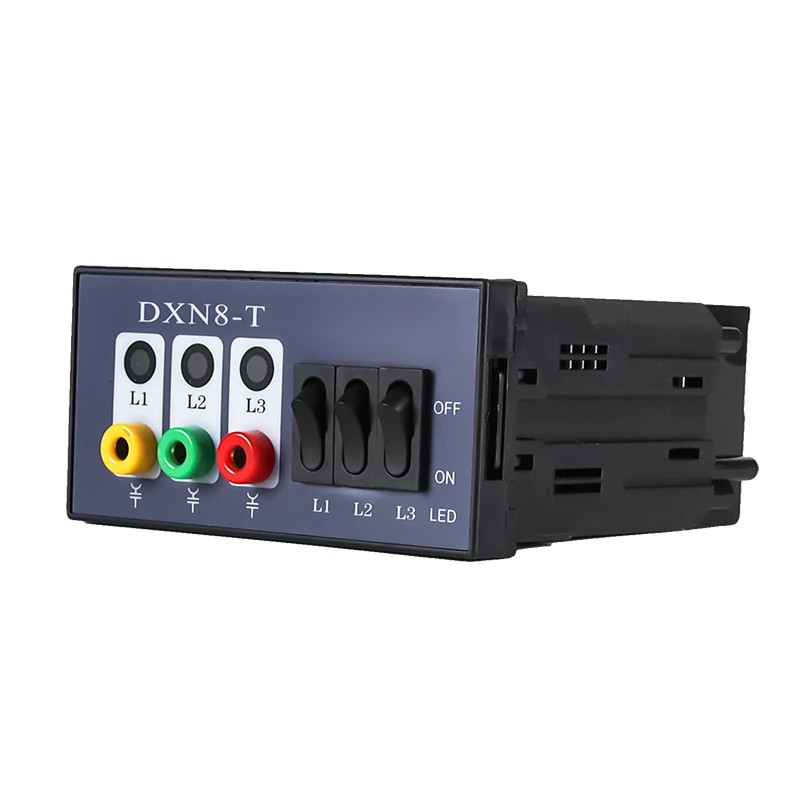

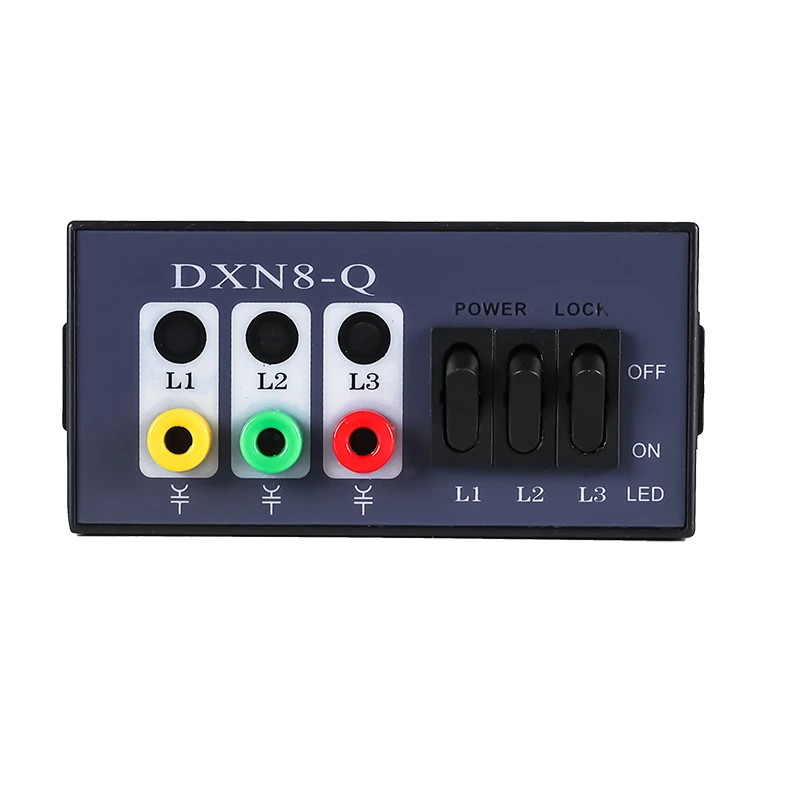

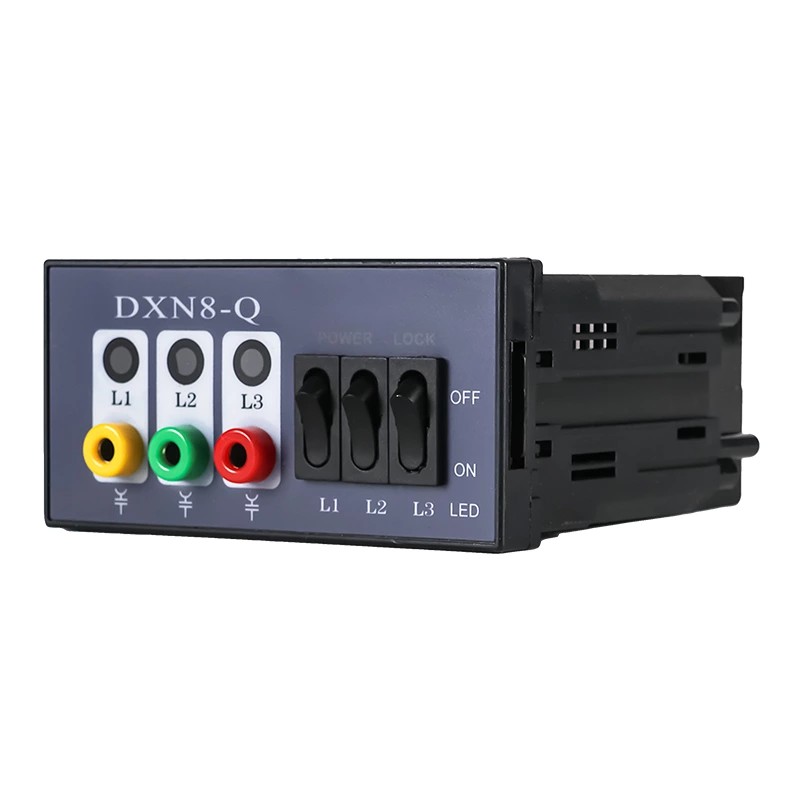

Внатрешен високонапонски уред за прикажување во живо DXN8-T/Q Тип на спојување

Како професионален производител во Кина, Comewill би сакал да ви обезбеди квалитетен внатрешен високонапонски уред со живо прикажување DXN8-T/Q Тип на интерлок, кој е дизајниран да се монтира директно на внатрешна високонапонска опрема и неговата единствена работа е да ви овозможи на прв поглед да откриете дали менувачот има електрична енергија што поминува низ него. За електричарите на лице место и екипажот за одржување, оваа работа заштедува толку многу проблеми - нема повеќе да се мешате со тие мачни чекори за откривање кои одземаат многу време. Тој дава супер јасни безбедносни предупредувања веднаш од палката, што навистина го намалува ризикот од електричен шок од погрешно проценување дали уредот е во тек.

Клучни карактеристики:

Супер интуитивен ефект на предупредување: кога опремата носи висок напон, LED светлата на прозорецот на екранот трепкаат навистина светло - тоа е како голем, привлечен потсетник кој вели „висок напон во живо, не се приближувај!“. Ако нема напон, екранот станува целосно темен, без светлина. Без збунувачки сигнали, за да можете да кажете дека е безбедно во дел од секундата, дури и од неколку чекори подалеку. Специфично користиме LED диоди со висока осветленост, така што тие лесно се забележуваат дури и во оние светли, добро осветлени електрични простории.

Доволно цврста и доверлива за употреба на лице место: школката е изработена од ABS пластика отпорна на пламен од индустриско ниво. Овој материјал може да поднесе повеќекратно преместување и инсталирање - не се гребе лесно и може да има малку удар овде-онде. Што е најважно, тоа е врвен изолатор, така што ги држи под контрола електричните полиња и спречува случајни удари. Дури и во електричните простории кои се правливи, малку влажни или имаат големи температурни промени, тој работи стабилно како камен, без дефекти.

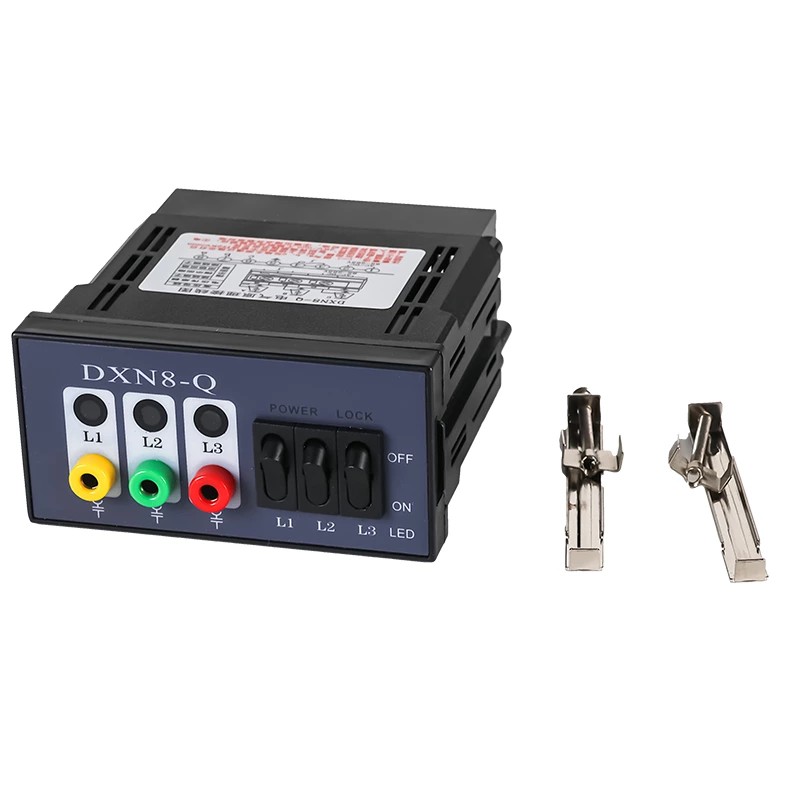

Инсталирањето е лесно: индикаторот доаѓа со претходно издупчени стандардни дупки, така што не мора да мерите и дупчите на лице место - заштедува многу време. Ние, исто така, фрламе целосен сет на делови за монтирање во пакетот: завртки, дихтунзи, сè што ви треба. На тимовите на лице место не им требаат посебни алатки или да вршат комплицирана работа за отстранување грешки. Тие можат да го поправат и да го подготват за употреба за само неколку минути, што исто така ги намалува трошоците за работна сила.

Типични локации за инсталација

Овој внатрешен високонапонски уред за прикажување во живо DXN8-T/Q Тип на спојување е главно инсталиран на клучните позиции на внатрешните електрични системи каде што треба јасно да видите дали нешто е под напон. Се вклопува во повеќето основна опрема во поставките за дистрибуција со висок напон, особено:
Влезни собирници (почетната точка на дистрибуција на енергија, бара 24/7 следење на статусот на напојување за да се обезбеди стабилно напојување)
Прекинувачи (компоненти за контрола на јадрото - пред да извршите каква било работа за одржување, апсолутно треба да потврдите дека е безбедно, и овој индикатор ви го кажува тоа веднаш)
Главни трансформатори (клучна опрема за конверзија на моќност, потребна е постојана индикација за напојување за да се следи нејзиниот работен статус)
Преклопни кабинети (области со честа работа и одржување - имањето јасни безбедносни предупредувања овде е од клучно значење за да се задржи персоналот надвор од опасност)
Друга внатрешна високонапонска електрична опрема (како што се високонапонски разводни кутии, високонапонски реактори итн.)

Принцип на работа

Внатрешниот високонапонски уред за приказ во живо DXN8-T/Q Тип на интерлокација работи на принципот на спојување на електричното поле - едноставно кажано, тој користи високонапонско електрично поле и вграден сензор за работа. Усвојува индуктивно бесконтактно земање примероци, за да може да го открие статусот на енергија и да го покаже од безбедно растојание. За разлика од оние старомодни детектори од контакт тип, овој никогаш не ги допира директно деловите со висок напон под напон. Тоа не е само добро за продолжување на животниот век на уредот, туку и го прави супер безбеден за луѓето кои работат на локацијата.

Ајде да го разложиме работниот процес чекор по чекор, убаво и лесно разбирливо:
Внатре во уредот има три независни сензорски единици. Секоја единица е поврзана со трифазните собирници A, B, C на високонапонскиот систем соодветно. На овој начин, можеме да го откриеме статусот на енергија на сите три фази без да пропуштиме ниту една - нема слепи точки во заштитата.

При инсталирање, трите сензори мора да се постават строго во согласност со националните стандарди за електрична безбедност. Тие воопшто не ги допираат високонапонските делови и одржуваат доволно безбедносно растојание. Ова целосно го елиминира ризикот од електрично истекување или кратки споеви, што го прави процесот на инсталација и употреба целосно безбеден.

Кога високонапонската опрема е под напон, сензорите ќе го фатат сигналот на електричното поле што го емитуваат деловите под напон. Внатре во сензорот, овој сигнал се претвора во стабилен електричен сигнал, кој потоа се пренесува до модулот за напојување на екранот.

Штом модулот за напојување ќе го добие овој валиден сигнал, ќе ги поттикне трифазните индикаторски светла на екранот да трепкаат, што јасно покажува дека високонапонската опрема е под напон. Ако не се открие сигнал за електрично поле (односно, нема напон), индикаторските светла ќе останат исклучени, давајќи јасен безбеден сигнал.

Функција за индикација на дефекти

Покрај основната функција за прикажување на статусот на напојување, овој внатрешен високонапонски уред за прикажување во живо DXN8-T/Q Тип на интерлокација помага и при дијагностицирање на дефекти - тој е супер корисен за тимовите за одржување на лице место:

Открива еднофазни дефекти за заземјување

Фаза на дефект до индикаторот OFF

Нормалните фази на индикаторите сè уште трепкаат

Овозможува брза локација на дефекти без дополнителни алатки

Го намалува времето на застој и напорот за одржување

Предности и вредност на производот

1. Подобрена безбедност

Инстант визуелно предупредување

Спречува погрешно проценување на опремата во живо

2. Ниски трошоци за одржување

Едноставна структура, ниска стапка на неуспех

8-10 години работен век

Работење без одржување

3. Силна компатибилност

Погоден за повеќето внатрешни HV системи

Компатибилен со различни брендови на опрема

Ја поедноставува набавката

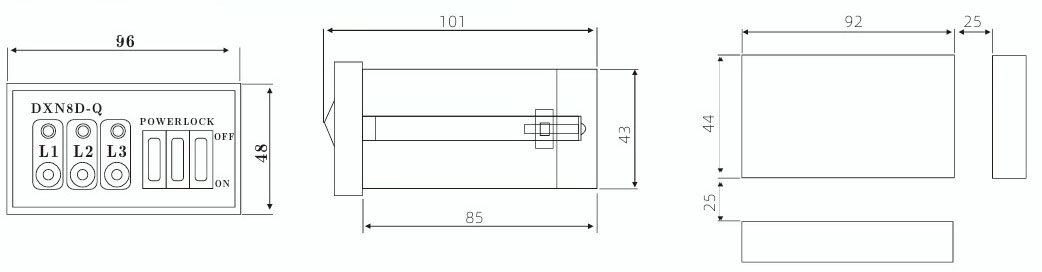

Облик и големина на отворот

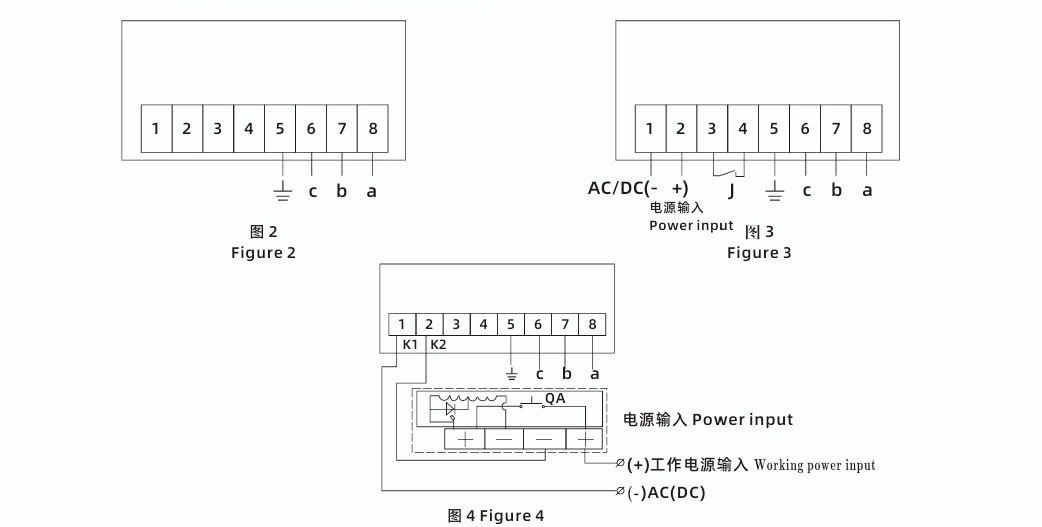

Дијаграм за поврзување со заден поглед
