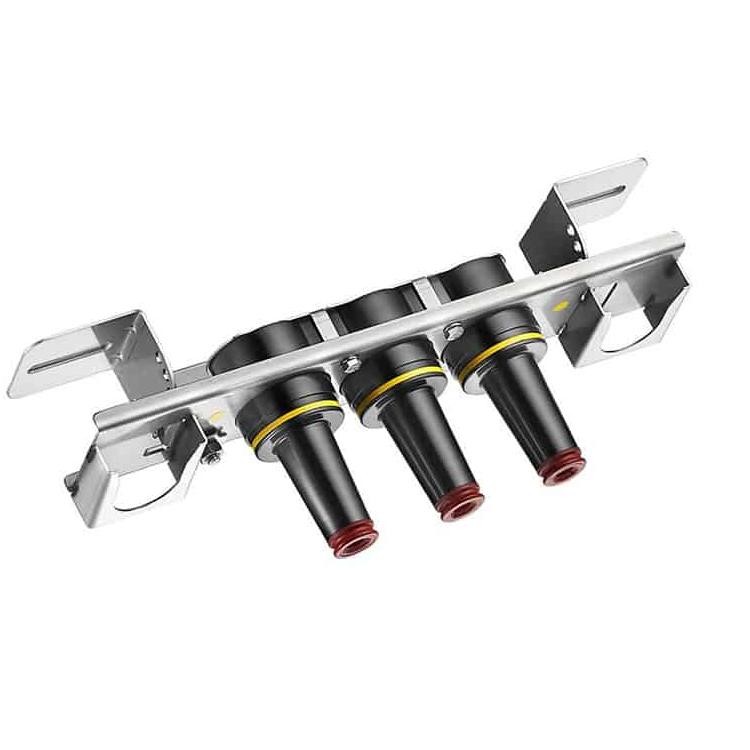

15KV 200A Loadbreak Junctio

Раскрсницата за оптоварување од 15 KV 200A на фабриката Comewill има целосно бакарна патека за пренос на струја, што обезбедува сигурни, постојани перформанси без разлика на условите.
Целосно ги исполнува барањата на IEEE Standard 386 и е целосно заменлив со производите на конкурентите и другите компоненти за парење кои исто така се усогласени со IEEE Стандардот 386. Кога се инсталира со соодветни делови, оваа раскрсница за оптоварување обезбедува целосно заштитено поврзување, идеално за апликации со прекин на оптоварување.

Што е 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction е уред за поврзување на кабел со среден напон кој се користи во системите за дистрибуција на електрична енергија за безбедно поврзување, разгранување и пресекување на подземните кабли од 15 kV додека овозможува работа на прекин на оптоварување (префрлување во живо). Обично вклучува повеќе интерфејси од 200А (како што се 2, 3 или 4 начини) кои се внатрешно комбинирани заедно, овозможувајќи флексибилни конфигурации за јамка, допир или спојување. Изграден според стандардот IEEE 386, тој обезбедува целосно заштитено, безбедно и сигурно работење во трансформатори, разводни уреди и апликации за подземни сводови монтирани на подлога.

ПРОИЗВОДНИ ТЕСТИ

Тестови спроведени во согласност со стандардот IEEE/ANSI 386.
Минимално ниво на корона напон – 11 kV
AC 1 минута издржување – 34 kV

Тестови спроведени во согласност со барањата на процесот на производство Chardon:
Физичка инспекција
Периодична дисекција
Периодична анализа на Х-зраци

ОЦЕНКИ НА НАПОН
Класа на напон 15 kV
Макс. Рејтинг фаза до фаза 14,4 kV
Макс. Оцена фаза до земја 8,3 kV
AC 1 минута Издржи 34 kV
DC 15 минути Издржување 53 kV
BIL и Full Wave Crest 95 kV
Минимално ниво на корона напон 11 kV
ТЕКОВНИ ОЦЕНКИ
Континуирано: 200 ампери rms
Префрлување: 10 операции на 200 ампери rms на 14,4 kV
Дефект затворање: 10.000 ампери rms симетрични на 14,4 kV за 0,17 секунди по 10 последователни успешни операции на префрлување
Кратко време:
• 10.000 ампери rms симетрични за 0,17 секунди
• 3.500 ампери rms симетрични за 3,0 секунди

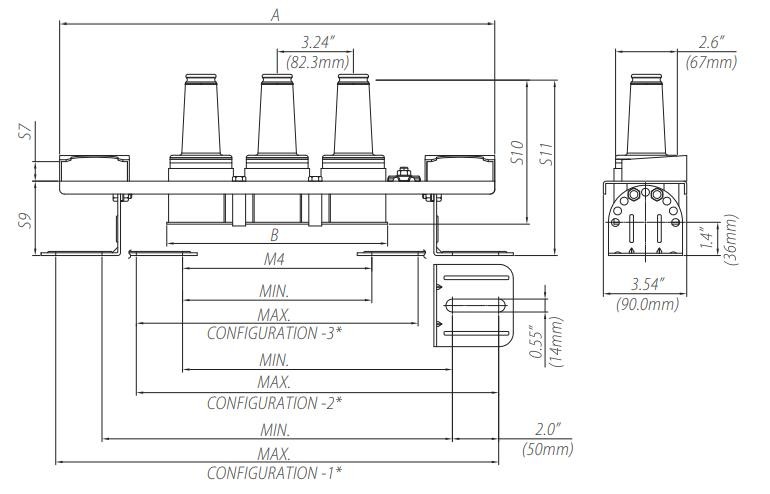

Раскрсница со димензионални информации за заградата

Чекори за работа со прекин на оптоварување

1. Прицврстете ја штипката безбедно на окото што влече.
2. Не применувајте никаква сила на влечење - само малку завртете го конекторот во насока на стрелките на часовникот за да го скршите површинското триење помеѓу лактот и черупката.
3. Извлечете го конекторот директно од черупката со брзо и цврсто движење. Погрижете се да го држите конекторот подалеку од која било рамнина за заземјување.
4. Поставете го конекторот на соодветниот дополнителен уред, следејќи ги упатствата за работа на тој додаток.
5. Користете стегач за да ставите изолирана заштитна капа (со одводна жица поврзана со заземјувањето на системот) на која било отворена черупка со напојување.

Најчесто поставувани прашања

Која е главната функција на 15KV 200A Loadbreak Junction?
Се користи за пресекување, јамка, допирање или спојување на среднонапонски кабли додека овозможува безбедно префрлување на оптоварување во дистрибутивните системи под напон.
Дали е компатибилен со други брендови?
Да, тој целосно се усогласува со IEEE Standard 386™, обезбедувајќи целосна заменливост со други компатибилни системи на конектори со изолирана изолација.
Дали може да се користи во подземни инсталации?
Апсолутно. Специјално е дизајниран за опрема монтирана на подлога и апликации за подземни сводови каде што влагата, прашината и просторот се вообичаени ограничувања.
Кои безбедносни карактеристики ги обезбедува 15KV 200A Loadbreak Junction?
Нуди целосно заштитена EPDM изолација, контролирана работа со прекин на оптоварувањето, способност за отпорност на високи импулси и стабилни перформанси на прекин на лакот за безбедно префрлување.
