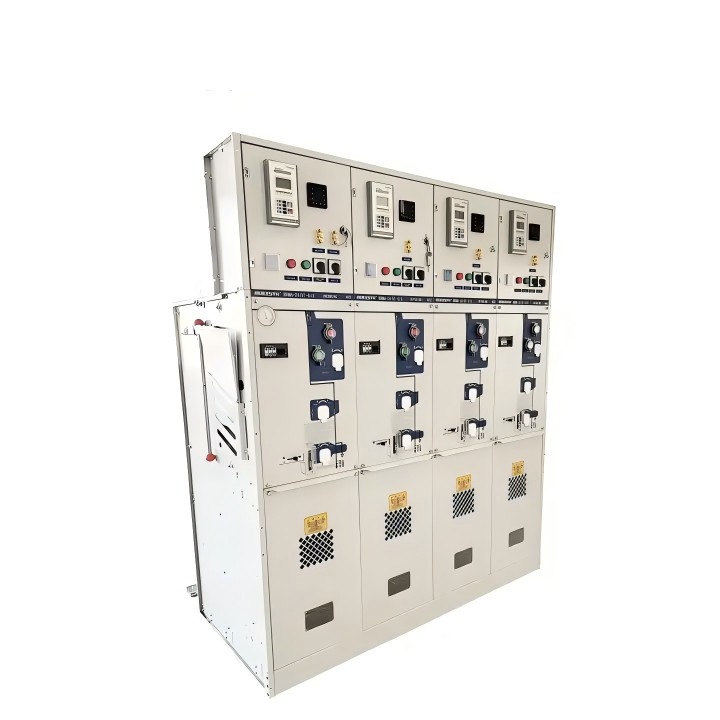

24kV Прстен главна единица SF6 Преклопна опрема изолирана со гас

Барате квалитетна 24kV прстенест главна единица SF6 со гасна изолација? Фабриката Comewill нуди разновидно, модуларно решение RMU. Со номинален напон до 24 kV и стапки на истекување под 0,25‰, нашата разводна опрема интегрира вакуумски/SF6 прекинувачи и прекинувачи за оптоварување со 3 станици.

Предности на производот

Технологија на роботско ласерско заварување: За разлика од рачното заварување кое е подложно на микроскопски пукнатини, нашите SF6 „воздушни перничиња“ (цистерни за гас) се запечатени со помош на прецизна роботика. Ова обезбедува стапка на истекување од ≤0,25‰ годишно, што значително ги надминува стандардните барања.

Долг животен век на електрична енергија: Прекинувачи за оптоварување: Достигнете го нивото E3, највисоката оценка за чести операции на префрлување.

Прекинувачи: Достигнете го нивото E2, обезбедувајќи стабилни перформанси при прекинување на краток спој без честа замена на контактите.

Отпорност на животната средина: Со рејтинг IP67, примарните високонапонски компоненти се целосно заштитени од прашина и привремено потопување во вода, што го прави 24 kV прстенестиот главен уред SF6 со гас изолиран прекинувач совршен за влажни крајбрежни области или правливи индустриски постројки.

Безбедност при работа: Притисокот на гасот е строго ограничен на 1,4 бари, а дизајнот на прекинувачот за оптоварување со 3 станици обезбедува јасно позиционирање „Затворено-отворено-Земја“, целосно потврдено со извештаи за тестирање на типот.

Параметри на производот:

*Главна единица за изолациски прстен SF6
*Внатрешна разводна дистрибуција на среден напон
* Номинален напон: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*Постоење на подот
*Годишна стапка на истекување ≤0,25‰ годишно
* Притисокот на гасот SF6 на 20 ℃ е 0,4 бари (релативен притисок)
*Стандард: IEC, ANSI, GB

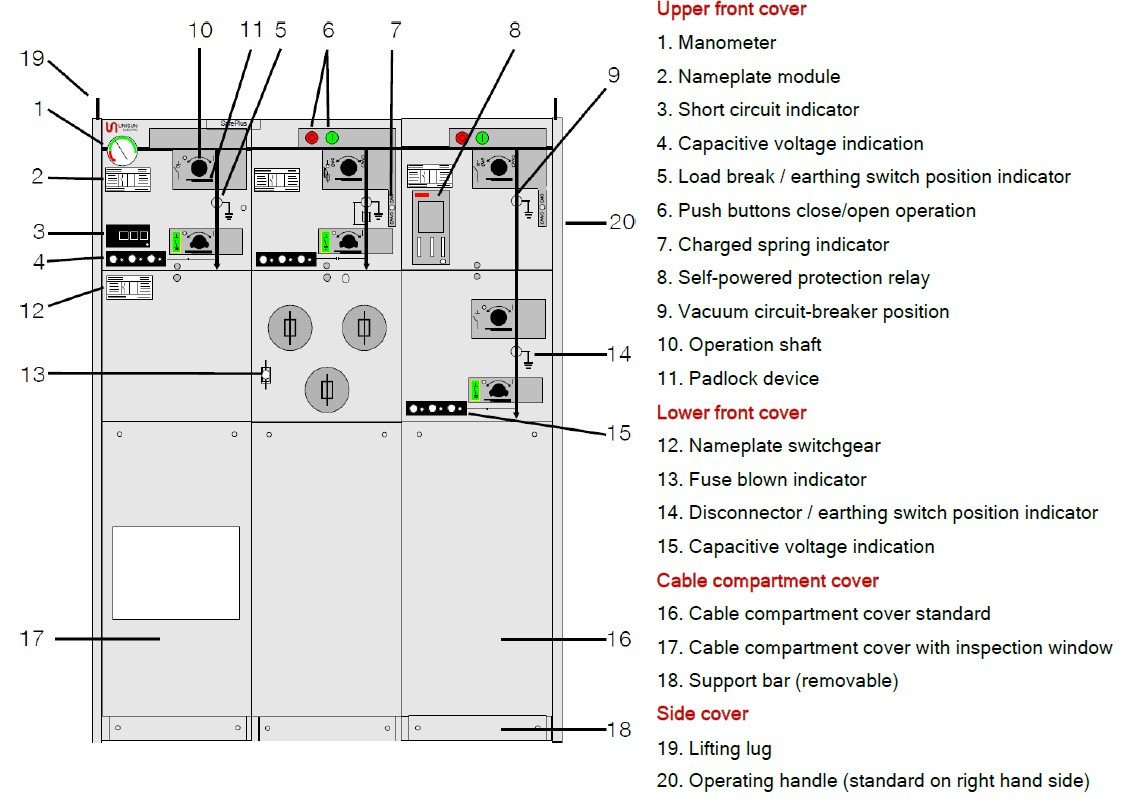

Надворешен склоп

Технички датум на C кабинет

Достапен со отпорен напон на фреквенција од 42 kV

Технички датум на F кабинет

1)          Ограничено со високонапонски осигурувачи
2)          Достапно со отпорен напон на фреквенција од 42 kV

Технички датум на V кабинет

1)          Достапно со отпорен напон на фреквенција од 42 kV
2)         Зависи од типот на искористената черупка
3)         Интерфејс A – 12,5 kA/1s, интерфејс B – 16kA/1s

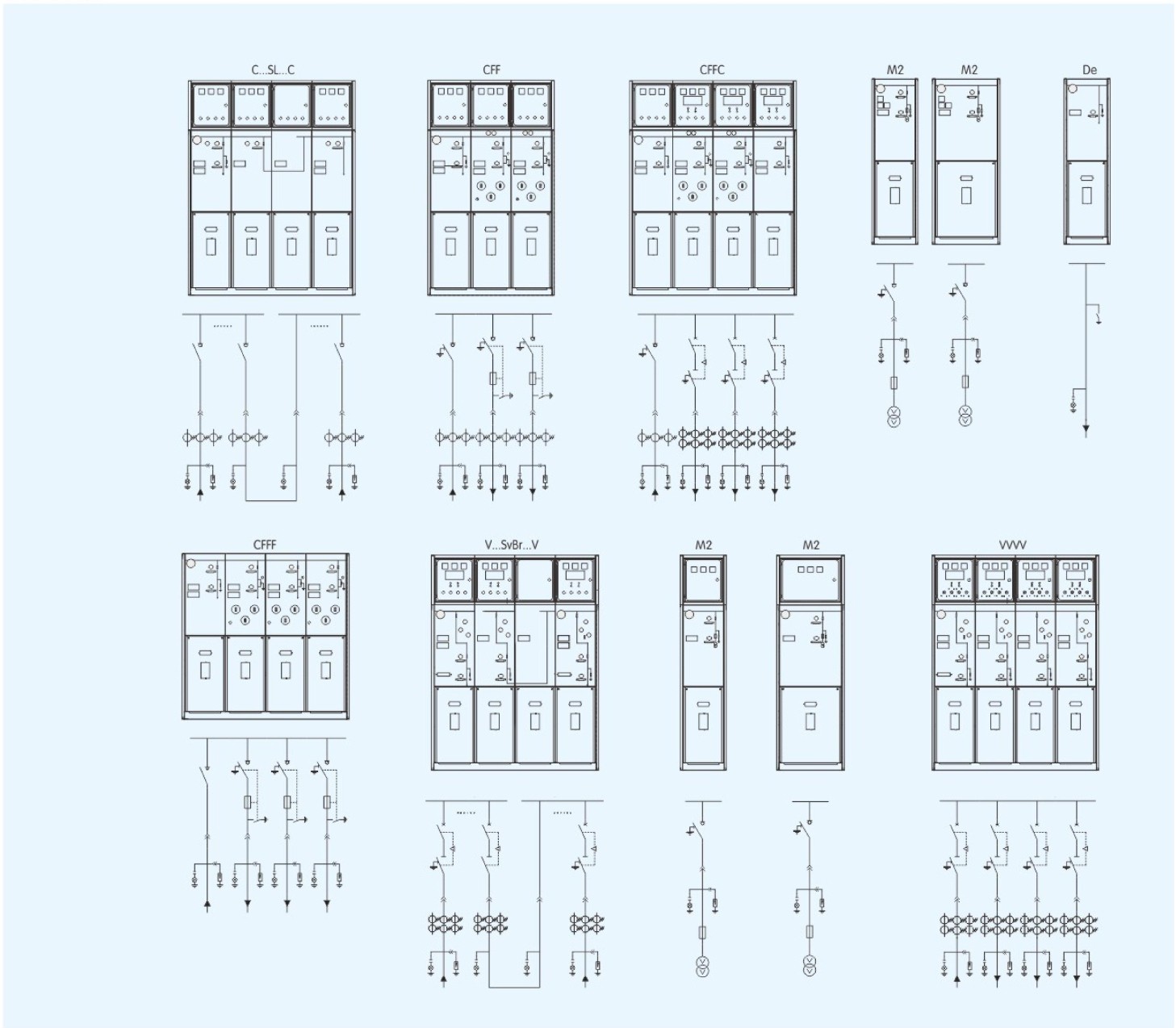

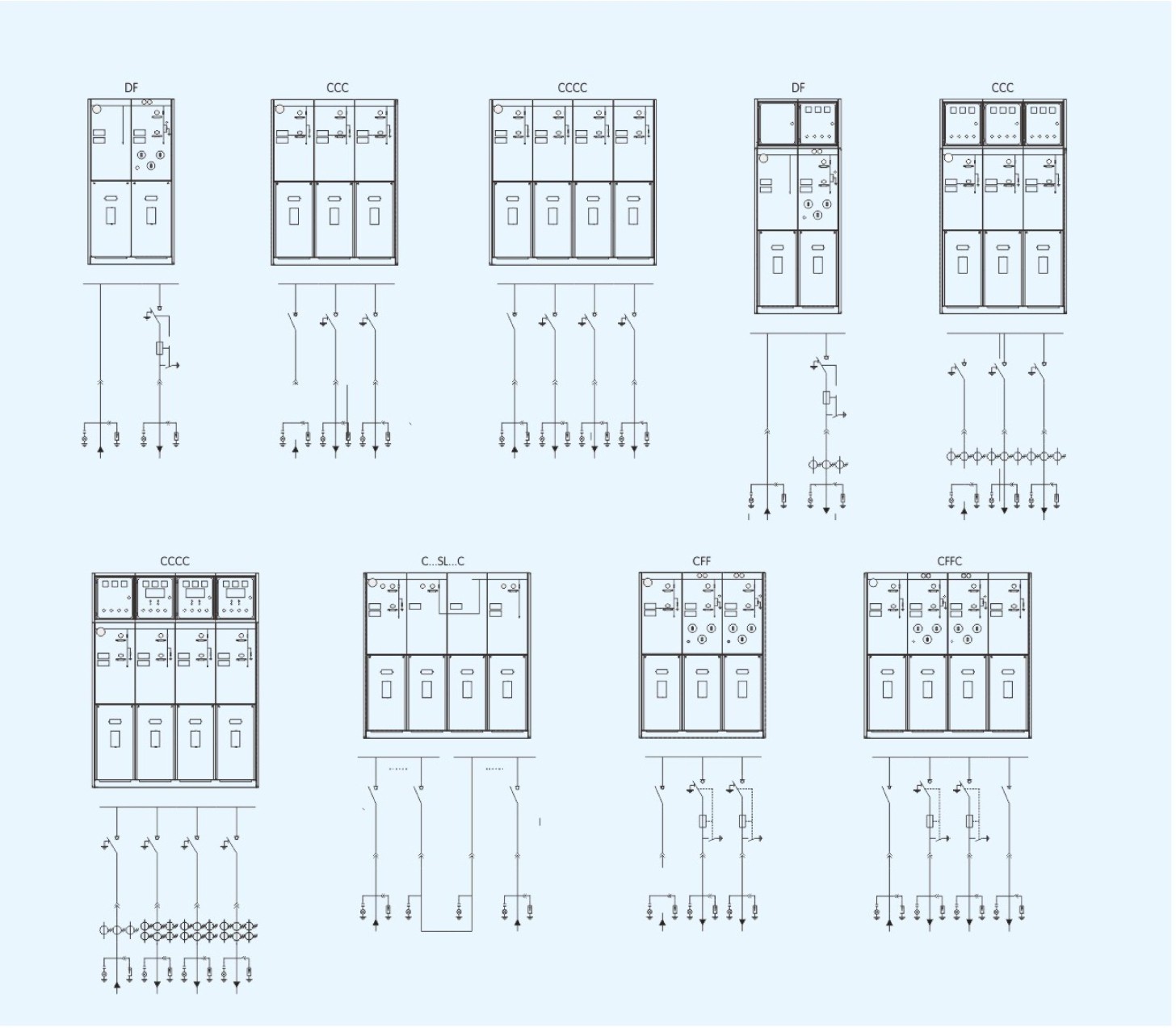

Инфраструктурен дијаграм

Најчесто поставувани прашања

П1: Кој е максималниот номинален напон за вашата RMU серија?

О: Додека нашиот водечки модел е единицата од 24 kV, нашиот опсег опфаќа 3,3 kV до 40,5 kV за да се исполнат различните меѓународни барања за мрежа.

П2: Може ли да изберам помеѓу прекинувачи со правосмукалка и SF6?

О: Да. Во нашиот кабинет „V“, ги нудиме двете опции. Вакуумските прекинувачи често се претпочитаат поради нивното ниско одржување, додека прекинувачите SF6 се достапни врз основа на специфично оптоварување и потреби на животната средина.

П3: Како обезбедувате притисокот на гасот да остане безбеден?

О: Користиме релативен притисок од 0,4 бари (на 20°C) и максимална граница од 1,4 бари. Секоја единица вклучува манометар со помошни контакти за далечинско следење и аларми.

П4: Дали опремата е погодна за сурови надворешни средини?

О: Да. Додека RMU е дизајн на затворен простор, јадрото на резервоарот SF6 е оценет со IP67. Кога е сместен во соодветен киоск на отворено (компактна трафостаница), тој напредува во области со висока влажност или високо загадување.
