EKL-4DXN Индикатор за линиски дефекти со статус во живо

Што е индикаторот за грешка на линијата EKL-4DXN со статус во живо?

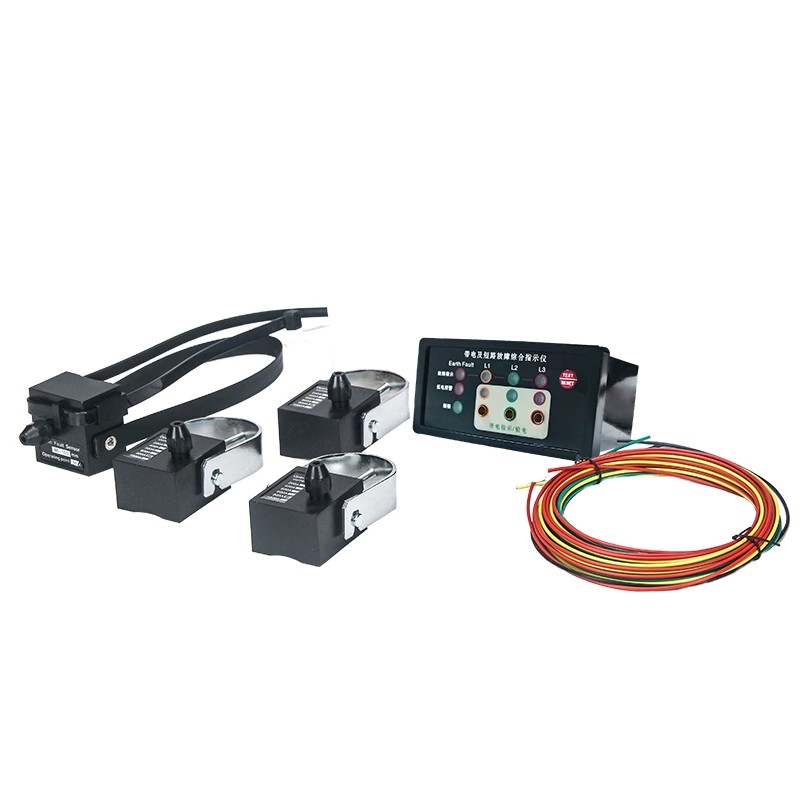

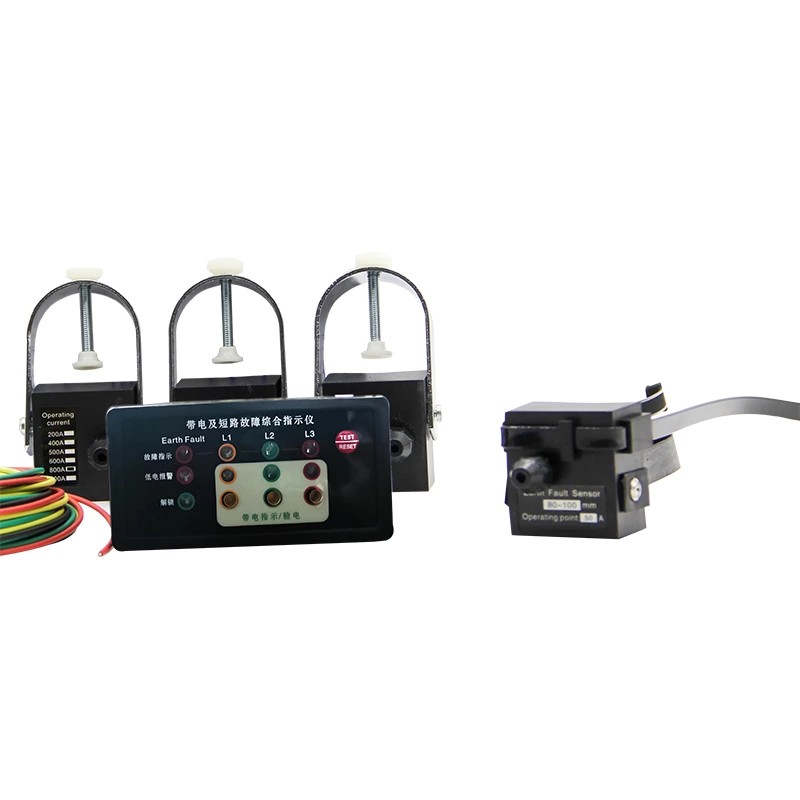

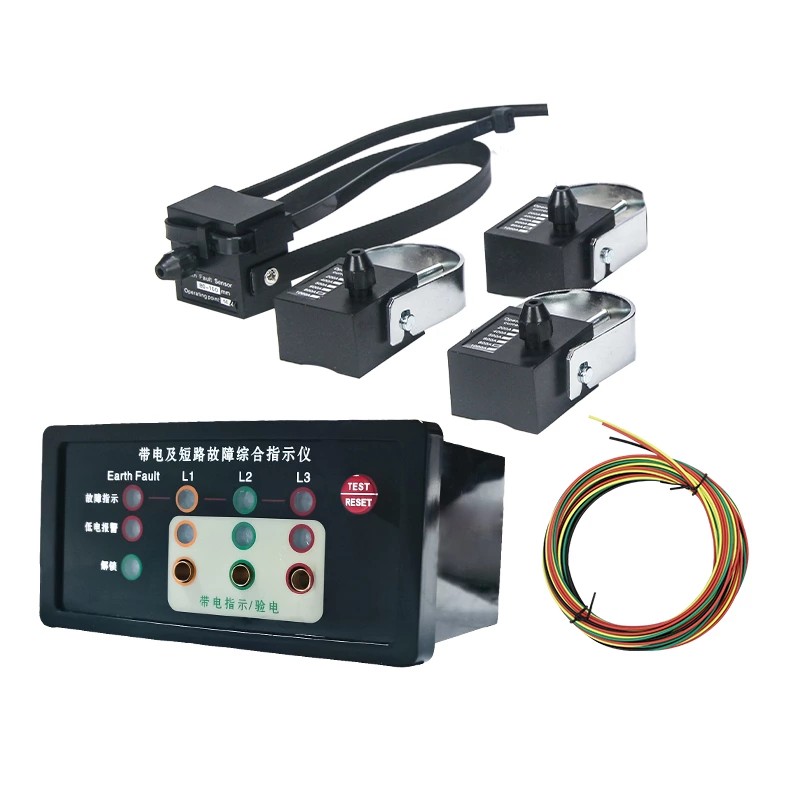

EKL-4DXN Line Fault Indicator with Live Status е уред за онлајн мониторинг развиен од Comewill специјално за високонапонски разводни и дистрибутивни мрежи под 20 kV. Овој уред ги интегрира функциите за откривање дефекти, индикација во живо и фазна верификација. Користејќи модуларен дизајн и комуникациска технологија со оптички влакна, може да работи стабилно во сложени електромагнетни средини, обезбедувајќи сигурна поддршка за секојдневните инспекции и дијагнозата на дефекти во електроенергетските системи.

Карактеристики на производот

1. Основни функции за аларм за дефект

Аларм за дефект на краток спој

Кога ќе се појави краток спој во линијата, сензорот за краток спој вграден во EKL-4DXN Line Fault Indicator with Live Status веднаш ја доловува струјата на дефектот и го пренесува сигналот за аларм до компјутерот домаќин преку кабел со оптички влакна. Комуникацијата со оптички влакна има силни способности против пречки, избегнувајќи влијание на електромагнетниот шум во внатрешноста на разводната опрема врз преносот на сигналот. По примањето на сигналот, компјутерот домаќин го активира соодветното индикаторско светло за дефект на краток спој, помагајќи му на персоналот на лице место брзо да го лоцира дефектното коло.

Аларм за заземјување

Сензорот за заземјување континуирано ја следи струјата од нулта низа на линијата. Кога струјата на заземјување ќе го достигне или надмине претходно поставениот праг за аларм, сензорот испраќа сигнал до главниот уред преку оптичко влакно, а главниот уред веднаш го активира алармот за заземјување. Оваа функција помага рано да се детектираат дефектите на заземјувањето, спречува понатамошно деградирање на изолацијата на опремата и го намалува ризикот од електричен удар.

2. Функции поврзани со висок напон

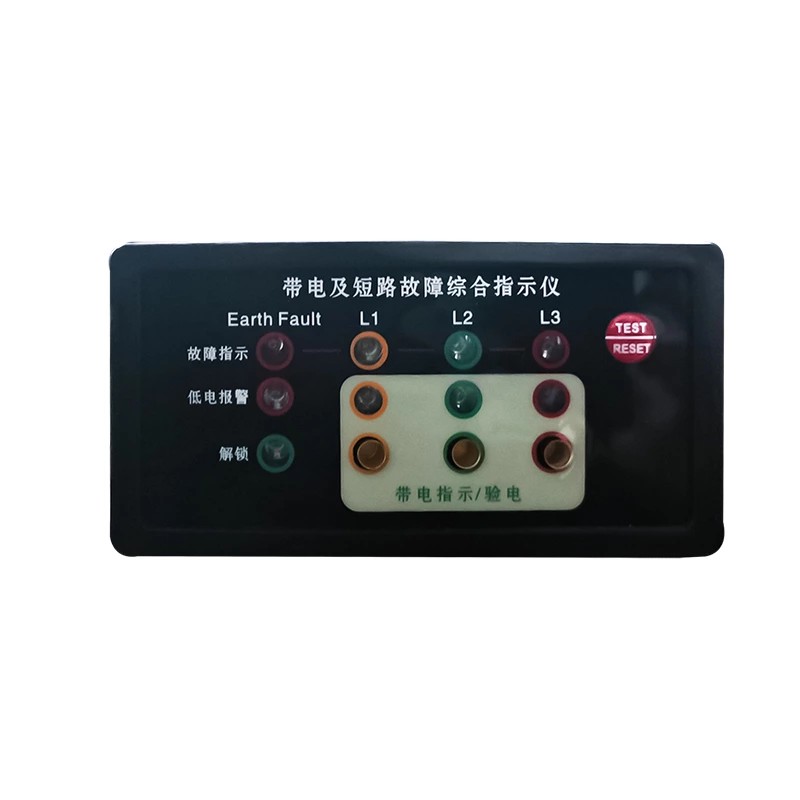

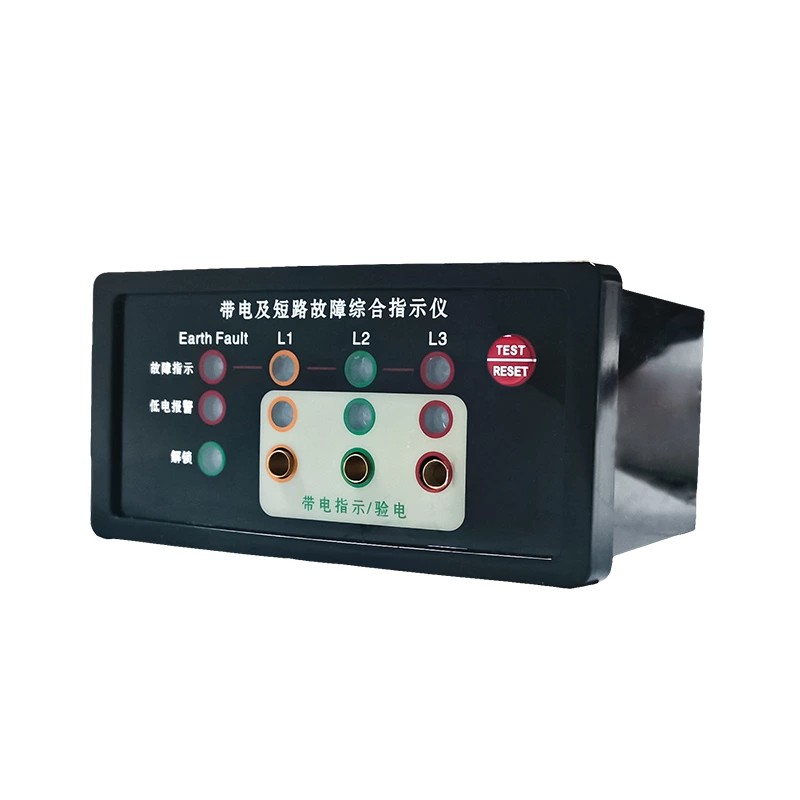

Индикатор за висок напон во живо: Квалитетниот EKL-4DXN показател за грешка на линијата со статус во живо континуирано го следи статусот под напон на високонапонските линии. Панелот на главната единица е опремен со LED индикатори со висока осветленост, што одговараат на фазите L1, L2 и L3 соодветно. Фреквенцијата на трепкање на индикаторите грубо го одразува нивото на напон. LED диодите се напојуваат директно од високонапонското електрично поле, без да се троши вградената батерија на главниот уред. Овој дизајн обезбедува континуитет на покажувањето на статусот во живо и го продолжува целокупното траење на батеријата.

Високонапонска фазна верификација: панелот на главната единица има посебен интерфејс за верификација на фази. Персоналот за одржување може да го користи овој интерфејс за да ја тестира и потврди точноста на високонапонскиот влезен сигнал во живо и индикација за дефект. Користењето на оваа функција за проверка на фазата пред да се изврши поврзување на линијата или работи за одржување помага да се избегнат дефекти на опремата предизвикани од фазни грешки.

3. Флексибилни режими за ресетирање

За да се прилагоди на различни работни ритми на различни локации, EKL-4DXN нуди три режими на ресетирање:

Автоматско ресетирање: Откако ќе се отстрани дефектот, уредот може автоматски да се ресетира во претходно поставено време. Опционалните интервали за ресетирање вклучуваат 8 секунди, 12 часа, 24 часа и 48 часа (фабрички стандардно е 12 часа). Овој режим е погоден за места без надзор или оддалечени, намалувајќи ја фреквенцијата на ресетирање на лице место од страна на персоналот за одржување.

Рачно ресетирање: Откако ќе се реши дефектот, персоналот на лице место може директно да го притисне копчето „Ресетирај/Тест“ на EKL-4DXN индикаторот за линиски дефекти со таблата за статус во живо за веднаш да го избрише статусот на алармот, осигурувајќи дека индикацијата на уредот е конзистентна со моменталниот статус на линијата.

Далечинско ресетирање: Уредот поддржува испраќање алармни сигнали до контролниот центар и исто така може да прима команди за далечинско ресетирање од контролниот центар. За големи дистрибутивни мрежи со бројни далечински уреди, оваа функција им помага на диспечерите далечинско да управуваат со статусот на уредот, намалувајќи ги непотребните посети на лице место.

4. Функции за само-тестирање и аларм за низок напон

Функција за автоматско тестирање: за да се осигура дека опремата е во нормална работна состојба, корисникот може да го притисне копчето „Ресетирај/Тест“ на панелот на главната единица. Во тоа време, индикаторските светла L1, L2, L3 и L4 ќе трепкаат девет пати, а потоа автоматски ќе се ресетираат. Тестот може и рачно да се прекине со повторно притискање на копчето. Овој едноставен процес на само-тестирање му помага на персоналот брзо да потврди дека функциите на индикаторот се нормални пред работата, со што се елиминира потребата од носење дополнителни инструменти за тестирање.

Аларм за низок напон:

Индикатор за линиски дефекти EKL-4DXN со статус во живо се напојува со вградена литиумска батерија. Кога напонот на батеријата е помал од нормалниот работен опсег, уредот ќе активира аларм за низок напон, што ќе го поттикне корисникот да ја замени батеријата навреме. Оваа функција помага да се спречи уредот да не ги прикаже прецизно информациите за дефект поради трошење на батеријата, со што се одржува континуираната доверливост на опремата.

5. Прилагодливи параметри поставки

Како професионален производител, Comewill им овозможува на корисниците да приспособат повеќе параметри за аларм според реалните работни услови. Без разлика дали се работи за праг на струја на краток спој, праг на струја на заземјување или време на автоматско ресетирање, сето тоа може да се постави на лице место, овозможувајќи опремата да се прилагоди на различни услови на линијата и работни барања.

ТЕХНИЧКИ ПАРАМЕТАР
