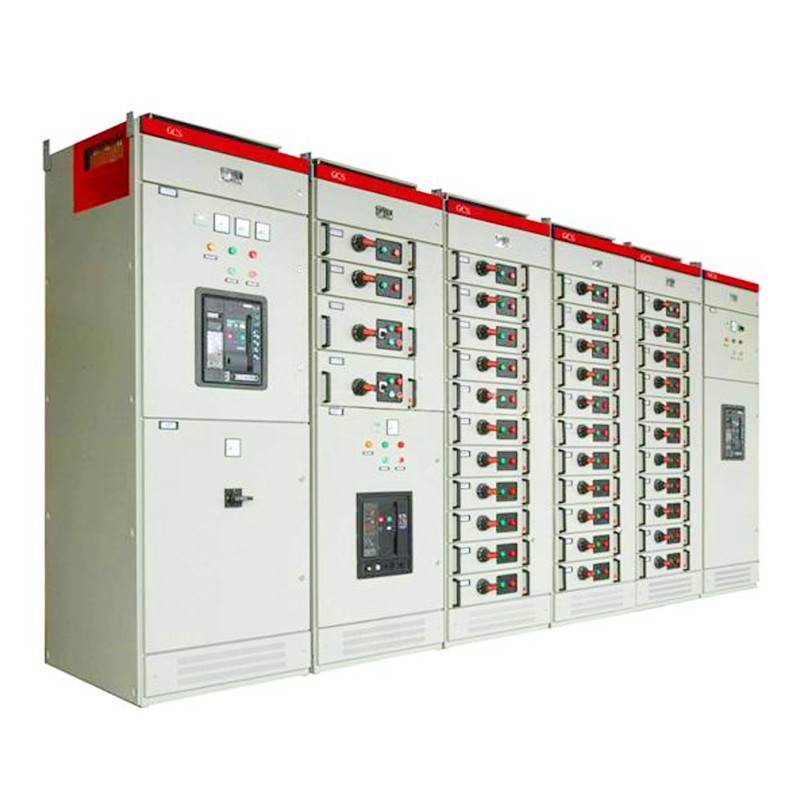

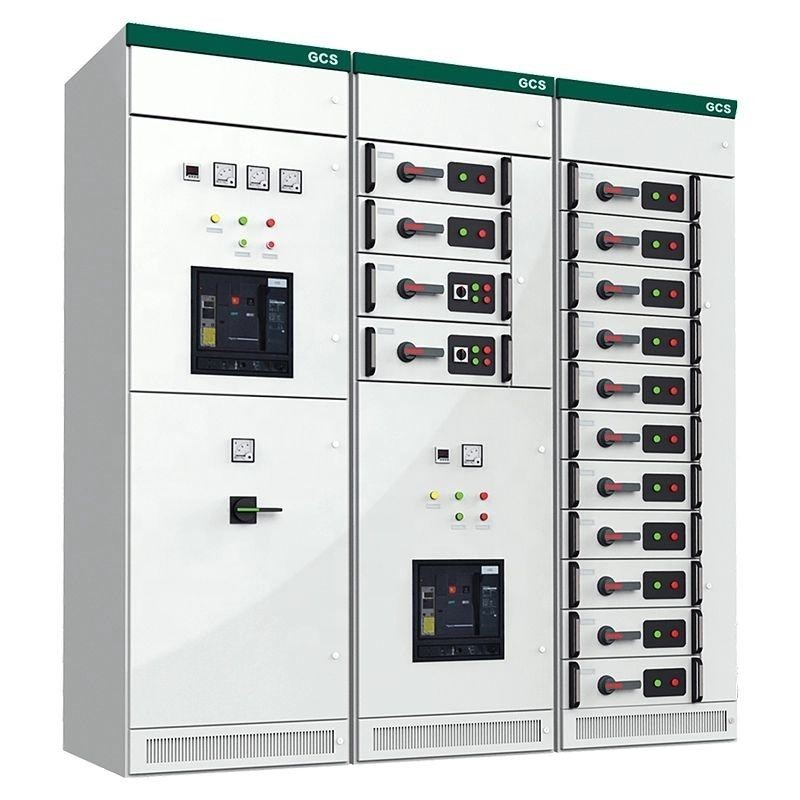

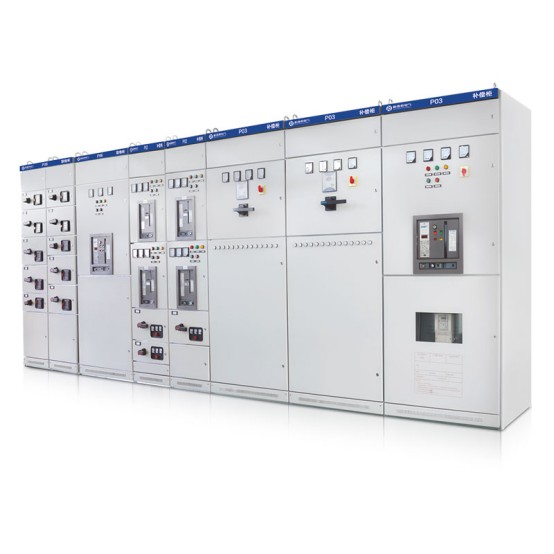

GCS нисконапонски прекинувач што може да се повлече

Comewill висок квалитет GCS нисконапонски разводни уреди кои се повлекуваат имаат високи способности за правење и кршење, добра динамичка и термичка стабилност, напредна и разумна структура, флексибилна електрична шема, високо ниво на заштита, безбедност и доверливост, леснотија на одржување и одлични технички индикатори за изведба.

Карактеристика

1. Рамката на кабинетот на нисконапонската разводна опрема што се повлекува GCS усвојува технологија за двојно преклопување и е изработена од челични плочи обложени со алуминиум со цинк. Дизајнирана со модуларни дупки со чекор од 25 mm (К-профил), рамката може да се пофали со директна структура и исклучителна издржливост. Склопена со прецизни попречни и надолжни врски со завртки, целата рамка не бара одржување во текот на целиот работен век.
2. Обвивката на кабинетот се подложува на галванизација и премачкување во прав за подобрена заштита. Горниот капак на преградата за хоризонтална собирница може да се откачи, што ја олеснува инсталацијата на собирницата на лице место и ја намалува оперативната сложеност.
3. Функционалните зони во кабинетот се јасно поделени, главно сочинуваат прегради за функционални единици и прегради за кабли. Секоја единица работи независно со изолирани функции, не обезбедувајќи меѓусебно мешање помеѓу различните компоненти.
4. Хоризонталната шина е поставена хоризонтално на дното на кабинетот, значително ја подобрува неговата способност да го издржи електричниот стрес предизвикан од струите на куса врска.
5. Со структура од типот на фиока, кабинетот може да смести до 36 кола, секое со номинална струја од 400А или помала. Колата на фиоката поддржува конверзија во три позиции без да се загрози рејтингот за заштита на кабинетот.
6. Секоја функционална единица може да смести максимум 11 фиоки со целосна големина или 22 фиоки со полу-големина (1/2), нудејќи флексибилни опции за конфигурација.
7. Фиоките се опремени со пет оперативни позиции: отворена, затворена, тест, извлечена и изолирана. Соодветните аудио, визуелни и текстуални индикатори обезбедуваат јасни статусни сигнали за интуитивно работење.

Преглед на производот

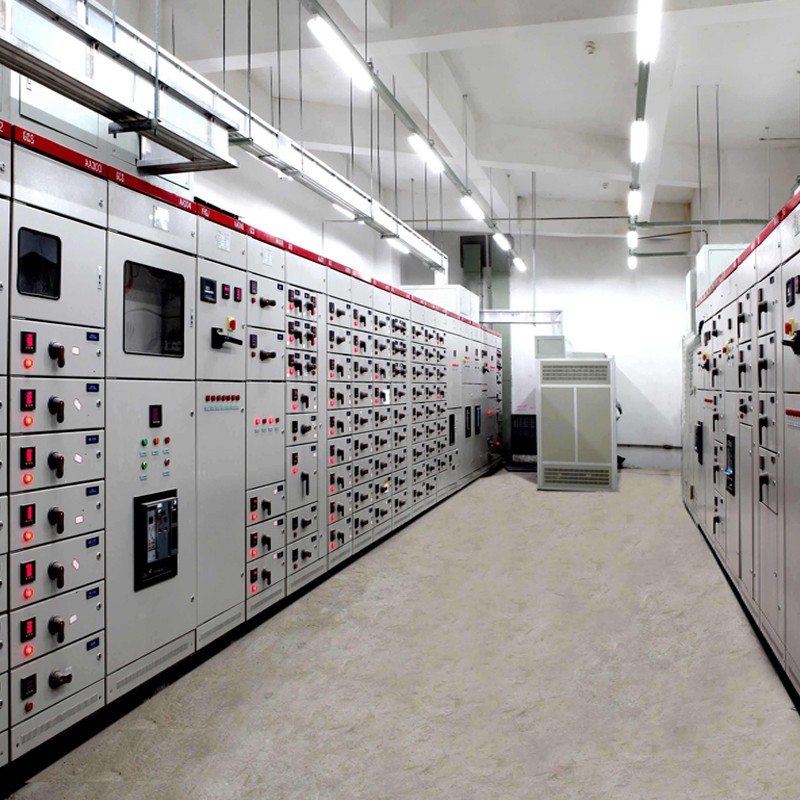

Преклопникот со низок напон GCS, независно развиен и испорачан од Welcome (Wenzhou) Electric Co., Ltd., е комплетен сет на опрема со врвни перформанси прилагодена за системи за дистрибуција на електрична енергија со низок напон - идеален избор за инженерски набавки, усогласување на проекти и набавка на опрема на големо. Интегрирајќи научна модуларна структура со сигурни електрични перформанси, оваа разводна опрема е широко набавена и се применува во клучните сценарија како што се електрани, индустриски работилници, високи згради и големи комерцијални комплекси, служејќи како основен уред за контрола на дистрибуцијата на енергија и прецизна распределба на енергијата.
Нејзината основна предност при набавката лежи во напредниот дизајн со „повлекување“: секоја функционална единица (вклучувајќи прекинувачи, контактори, итн.) може лесно да се повлече или вметне без да се наруши целокупната работа на системот. Ова значително ги поедноставува процесите за одржување и поправка по набавката, го минимизира времето на прекин на опремата и ефективно ги намалува целокупните трошоци за работа и одржување за страните што ги набавуваат.
За време на производството, Welcome (Wenzhou) Electric Co., Ltd. се придржува до строгите стандарди за контрола на квалитетот, усвојувајќи висококвалитетни изолациони материјали и прецизни техники на производство. Разводната опрема е опремена со повеќе сеопфатни безбедносни механизми за заштита (заштита од краток спој, заштита од преоптоварување, итн.), овозможувајќи ѝ стабилно да се приспособи на сложените средини на електричната мрежа и да обезбеди безбедно и континуирано функционирање на дистрибутивниот систем - целосно исполнување на барањата за висока доверливост на проектите за набавки. Дополнително, неговиот флексибилен модуларен дизајн поддржува проширување по барање, што може точно да одговара на приспособените потреби за набавки на различни проекти за различни капацитети и режими на контрола, зголемувајќи ја приспособливоста и економичноста на набавките. Како рентабилна, ефикасна и безбедна нисконапонска опрема за дистрибуција на електрична енергија, таа стана доверлива опција за набавка во модерното поле за дистрибуција на енергија со низок напон.
Оваа нисконапонска разводна опрема што може да се повлече GCS целосно е во согласност со меѓународните и националните релевантни стандарди како што се IEC60439-1, GB7251.1 „Нисконапонска комплетна разводна опрема и контролна опрема“ и GB/T 24274 „Нисконапонска комплетна разводна опрема и опрема за контрола што може да се повлече“, обезбедувајќи солидни барања за квалитет како и стандарди за набавка и компатибилност на проектот. одлуките за набавка.
‌

Услови на животната средина за нормална употреба

Температура на околината: Температурата на амбиенталниот воздух не смее да надмине +40℃ или да биде пониска од -5℃, а просечната температура од 24 часа не смее да надмине +35℃. За проекти за набавки кои вклучуваат употреба надвор од горенаведениот температурен опсег, нисконапонската разводна постројка GCS мора да работи со намален капацитет за да се обезбеди оперативна безбедност и стабилност на перформансите.
Релативна влажност: Кога максималната амбиентална температура ќе достигне +40 ℃, релативната влажност не смее да надмине 50%. Поголема влажност е дозволена при пониски температури (на пр., 90% релативна влажност на +20 ℃). За време на набавката и последователната инсталација, треба да се посвети доволно внимание на потенцијалните ризици од кондензација предизвикани од ненадејни температурни промени за да се избегне дефект на опремата.
Надморска височина: Стандардната надморска височина на локацијата не треба да надминува 2000 m надморска височина. За проекти за набавки во области над 2000 m, опремата мора да биде соодветно намалена за употреба, а релевантните барања ќе бидат јасно специфицирани во договорот за набавка.
Услови на местото на инсталација: Разводната опрема треба да се инсталира на локации без опасност од пожар, ризици од експлозија, тешка прашина, хемиска корозија и силни вибрации или удари. Страните за набавка ќе потврдат дека околината на лице место ги исполнува горенаведените барања пред испораката за да се обезбеди век на траење и доверливост на опремата.
Преговарање за специјално опкружување: Доколку реалното опкружување за користење на проектот за набавка не ги исполни гореспоменатите барања, купувачката страна веднаш ќе комуницира и ќе преговара со Welcome (Wenzhou) Electric Co., Ltd. за да формулира приспособени решенија (како што се специјална надградба на материјали или структурни подобрувања со проектот).

Главни технички параметри

Забелешка: За решението за задни жици, се препорачува длабочина на кабинетот од 1000 mm.

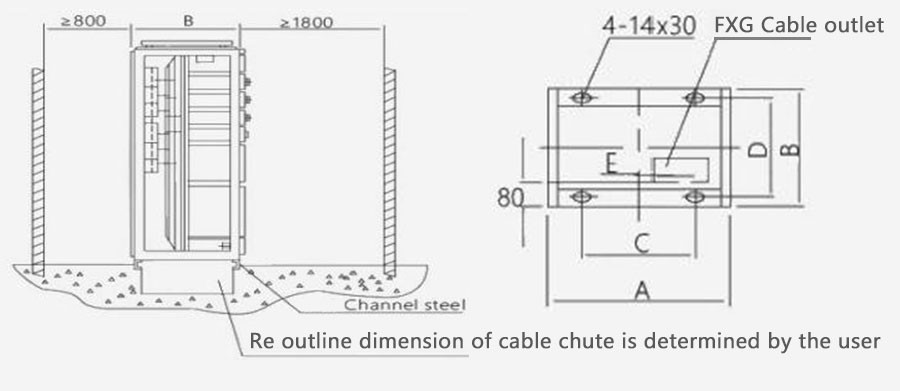

Дијаграм за инсталација

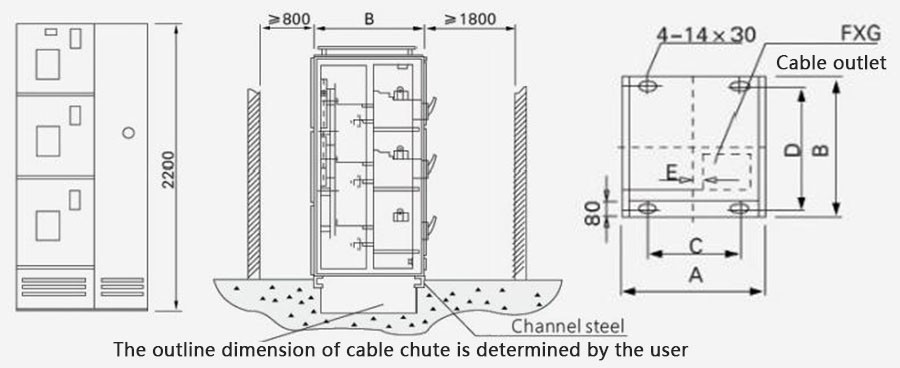

СЛИКА 2 Дијаграм за инсталација на кабинет за компјутер

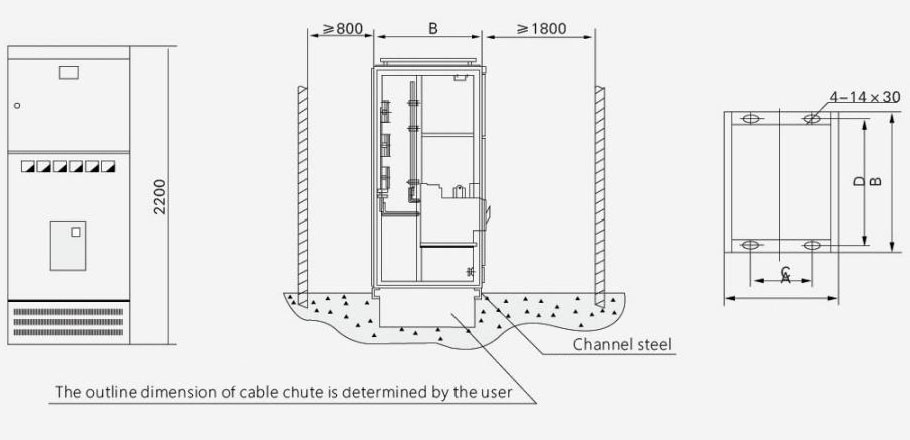

3 Дијаграм за инсталација на кабинетот MCC
