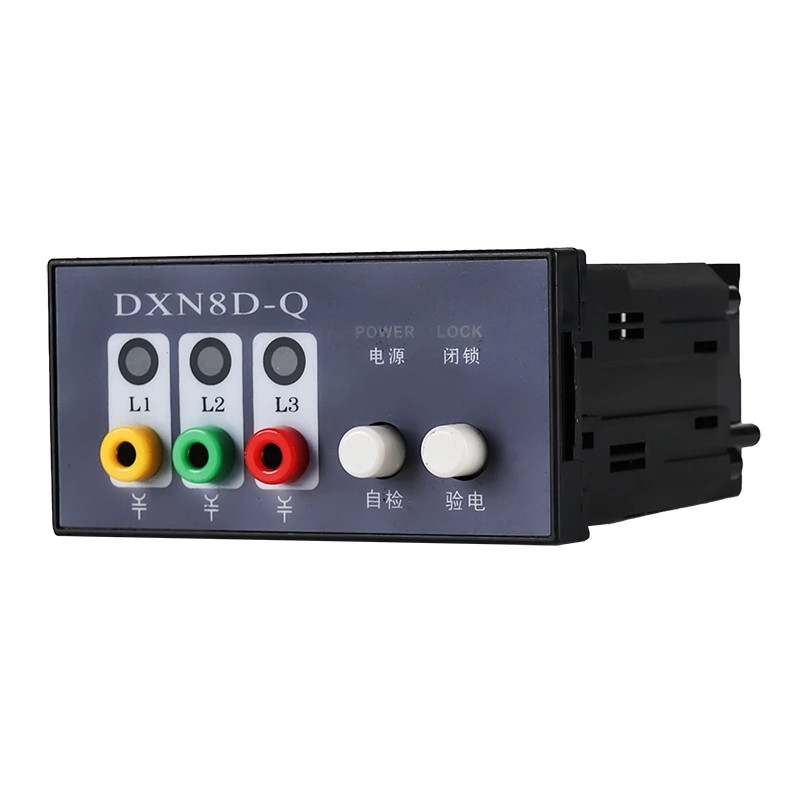

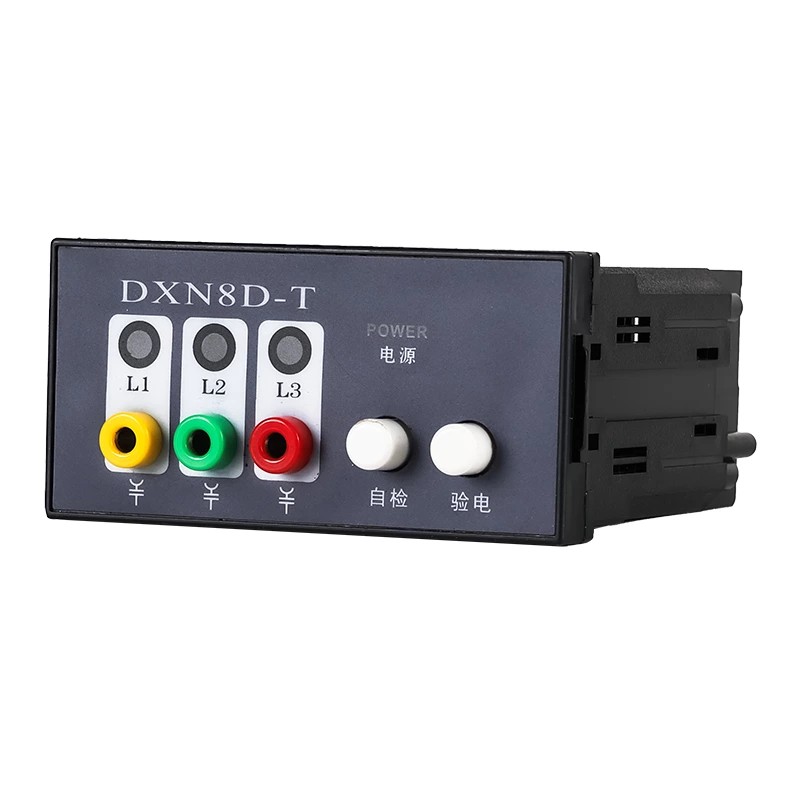

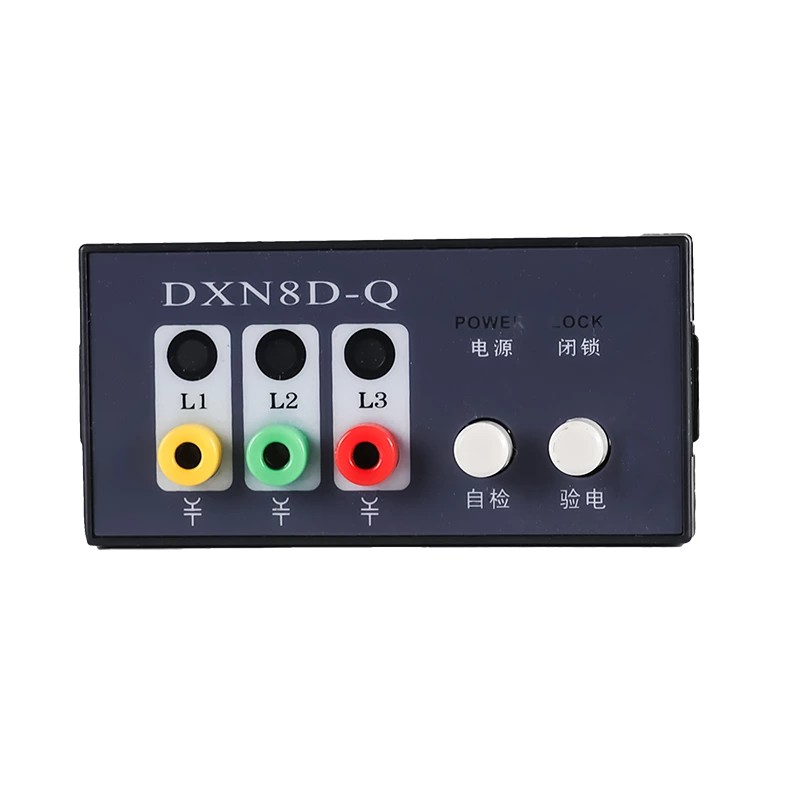

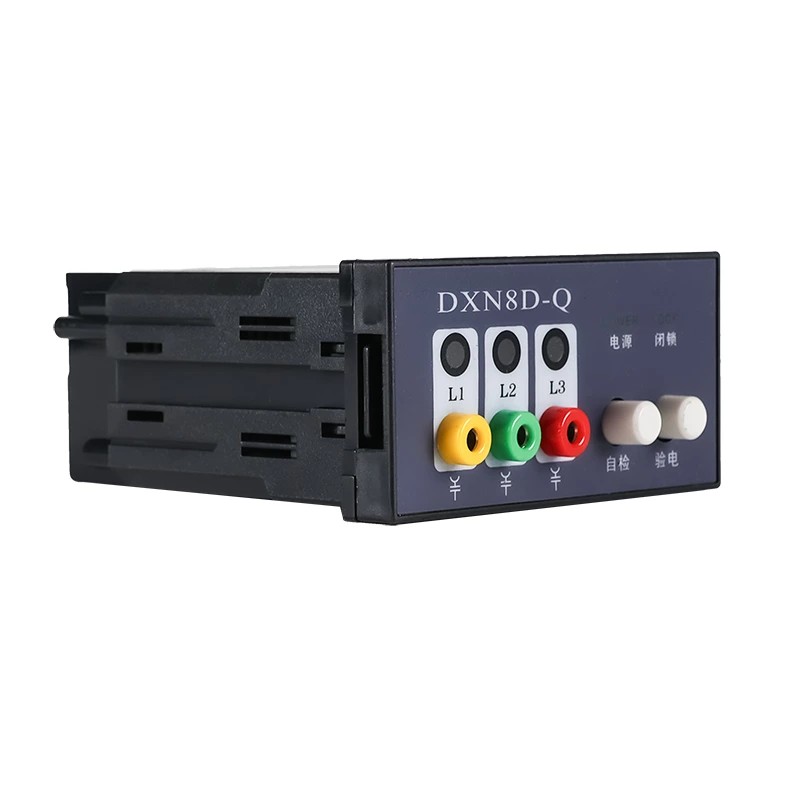

Внатрешен високонапонски уред за приказ на живо DXN8-Q/T Тип

Поддржан од докажани теренски апликации и инженерска валидација, внатрешен високонапонски уред за прикажување во живо од типот DXN8-Q/T од фабриката Comewill нуди практична безбедносна надградба за средини со висок напон. Уредот овозможува инстантна визуелна потврда на статусот на напојување додека спречува небезбедни операции преку автоматско заклучување.

Што е внатрешен високонапонски уред со живо прикажување тип DXN8-Q/T?

Внатрешниот високонапонски уред за приказ во живо DXN8-Q/T тип е безбедносен уред со двојна функција што интегрира индикација за напојување и механичка заштита од блокирање. Дизајниран за внатрешни разводни системи од 6–40 kV, користи бесконтактна технологија за чувствителност на електричното поле за да открие присуство на напон и да обезбеди непосредни визуелни предупредувања, истовремено спречувајќи неовластен или небезбеден пристап до опрема што е под напон.

Клучни карактеристики:

1. Механизам за двојна безбедност

Светлото LED трепка јасно укажува на статусот на висок напон во живо

Автоматското блокирање го спречува отворањето на вратите на разводната опрема кога е под напон

Моментално ослободување кога ќе се отстрани напонот

Ги елиминира ризиците од погрешна работа и електричен удар

2. Технологија за откривање без контакт

Принципот на спојување на електричното поле обезбедува безбедно сензорирање

Нема директен контакт со делови под напон

Ја подобрува безбедноста и го продолжува животниот век на уредот

3. Издржлив индустриски дизајн

ABS куќиште отпорно на пламен

Отпорен на прашина, влажност и температурни флуктуации

Долг работен век од 8-10 години без одржување

4. Брза и стандардизирана инсталација

Претходно дупчат дупки за монтирање

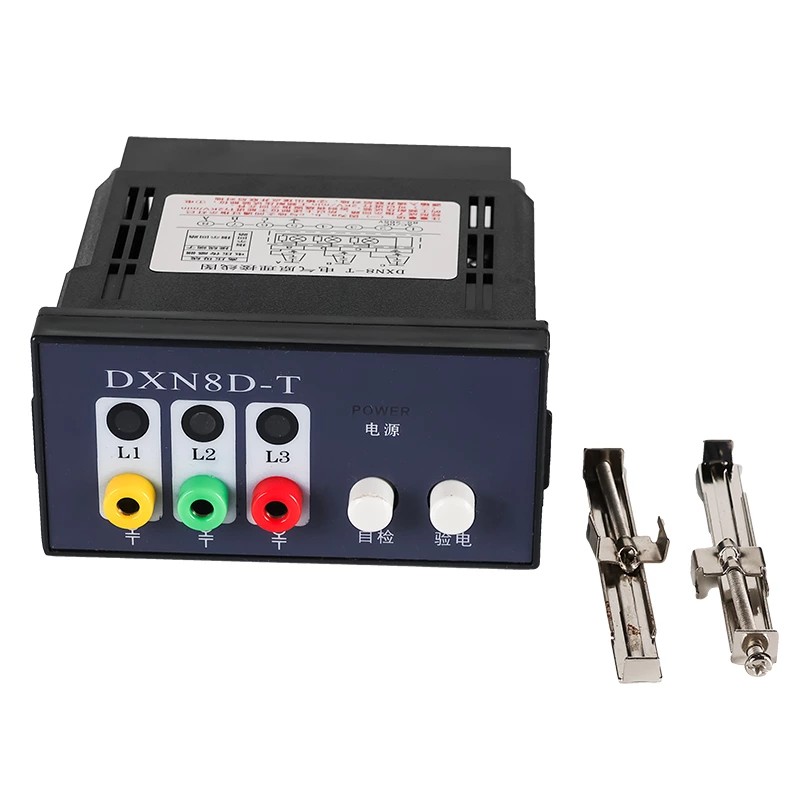

Вклучен е комплетен прибор за додатоци

Не се потребни посебни алатки или сложено поставување

Инсталирањето заврши за неколку минути

5. Способност за индикација на дефекти

Ги идентификува еднофазните дефекти за заземјување

Индикаторот за фаза на дефект автоматски се исклучува

Го забрзува решавањето проблеми и го намалува времето на застој

Принцип на работа

Сензор на електрично поле → Конверзија на сигнал → Предупредување на LED → испреплетување → Индикација за дефект

Comewill внатрешен високонапонски уред за живо прикажување (модел DXN8-Q/T) користи технологии за спојување на електричното поле и бесконтактно сензори за безбедно и континуирано следење на статусот под напон на опремата од 6–40 kV во реално време. Уредот има три независни внатрешни сензори, кои одговараат соодветно на фазните собирници A, B и C; овие сензори генерираат сигнали со откривање на високонапонското електрично поле и ги пренесуваат до модулот за прикажување.

Кога опремата е под напон, LED индикаторите трепкаат, а механичкиот механизам за преплетување истовремено и автоматски ја заклучува вратата на кабинетот на разводната опрема. Кога ќе се отстрани напонот, индикаторите се исклучуваат и механизмот за испреплетување автоматски се откачува - со што се постигнува интуитивна комбинација на индикација за статусот во живо и заштита од погрешно работење базирана на испреплетување. Во случај на еднофазен дефект на заземјувањето, индикаторот за дефектната фаза се гаси додека индикаторите за преостанатите две фази продолжуваат да трепкаат, што го олеснува брзото локализирање на дефектот на лице место.

Апликации

Типот DXN8/QT е широко користен во внатрешни високонапонски дистрибутивни системи, вклучувајќи:

Расклопна опрема со среден напон (6–40 kV)

Системи на влезни собирници

Автоматски прекинувачи и контролни ормари

Трансформаторски инсталации

Високонапонски разводни кутии и реактори

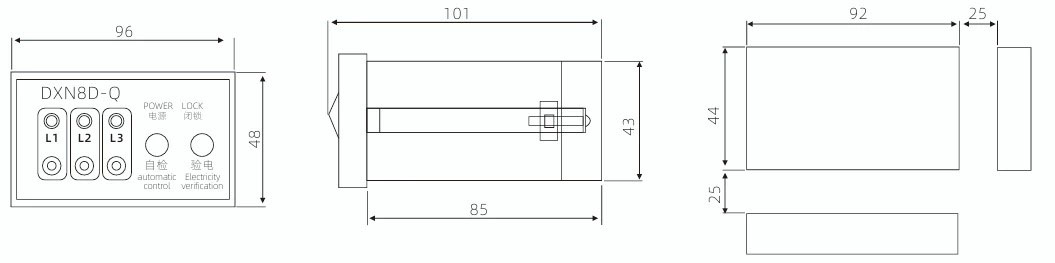

Облик и големина на отворот

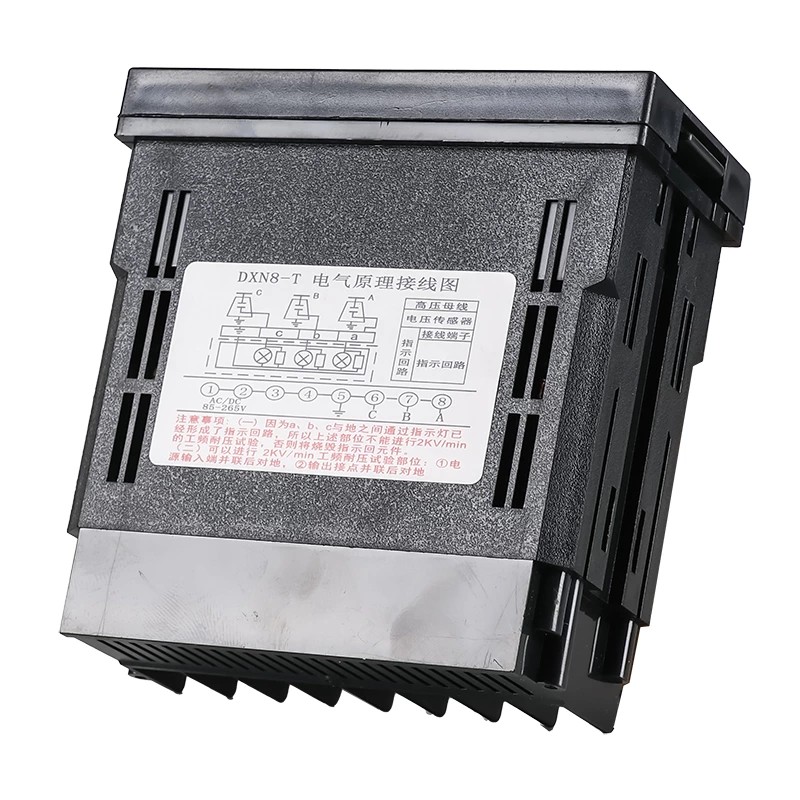

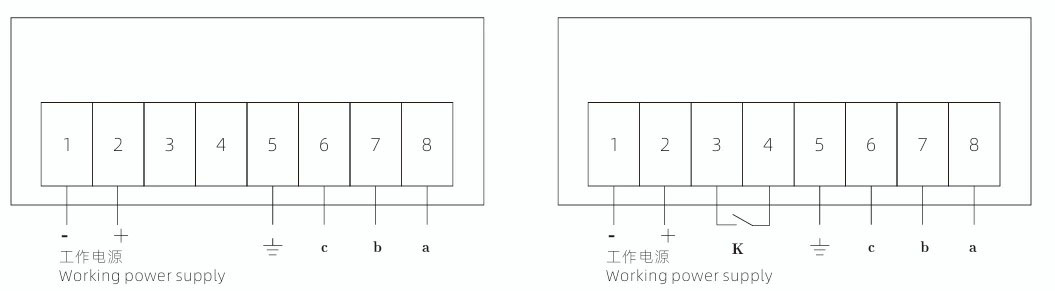

Дијаграм за поврзување со заден поглед
