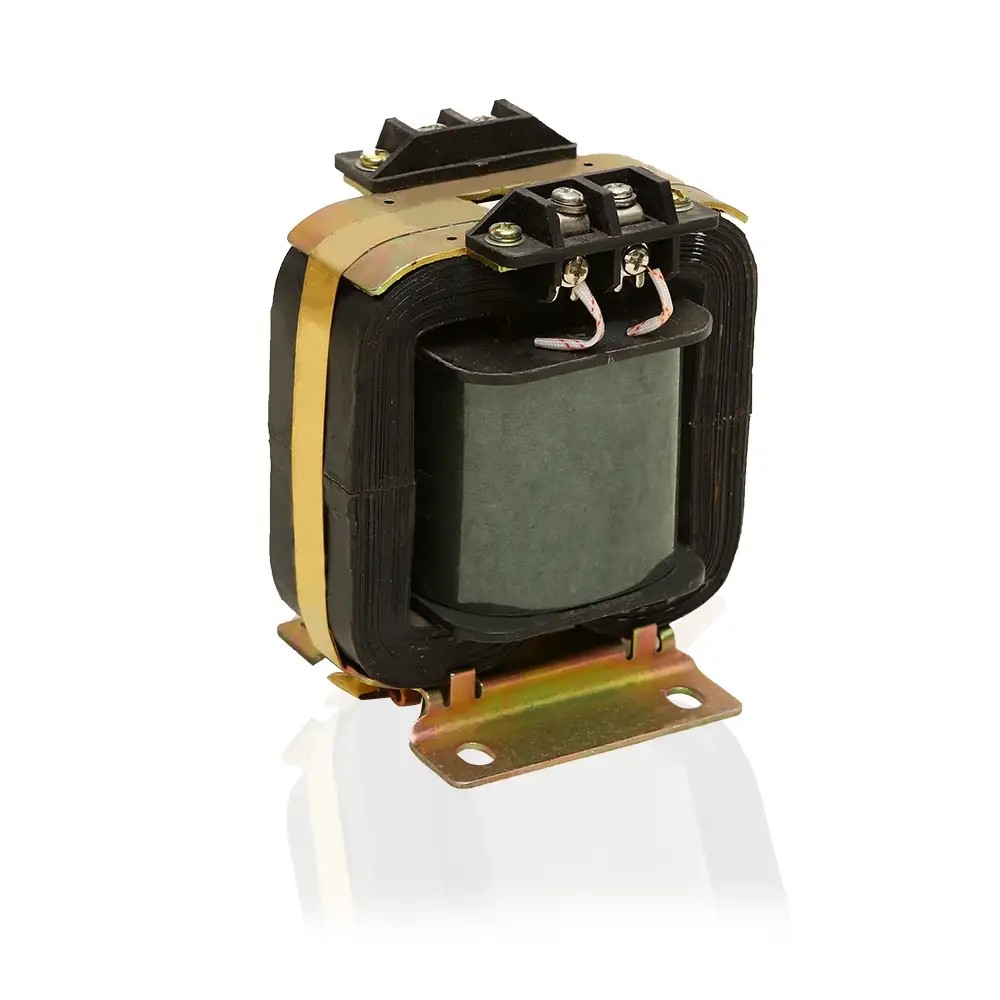

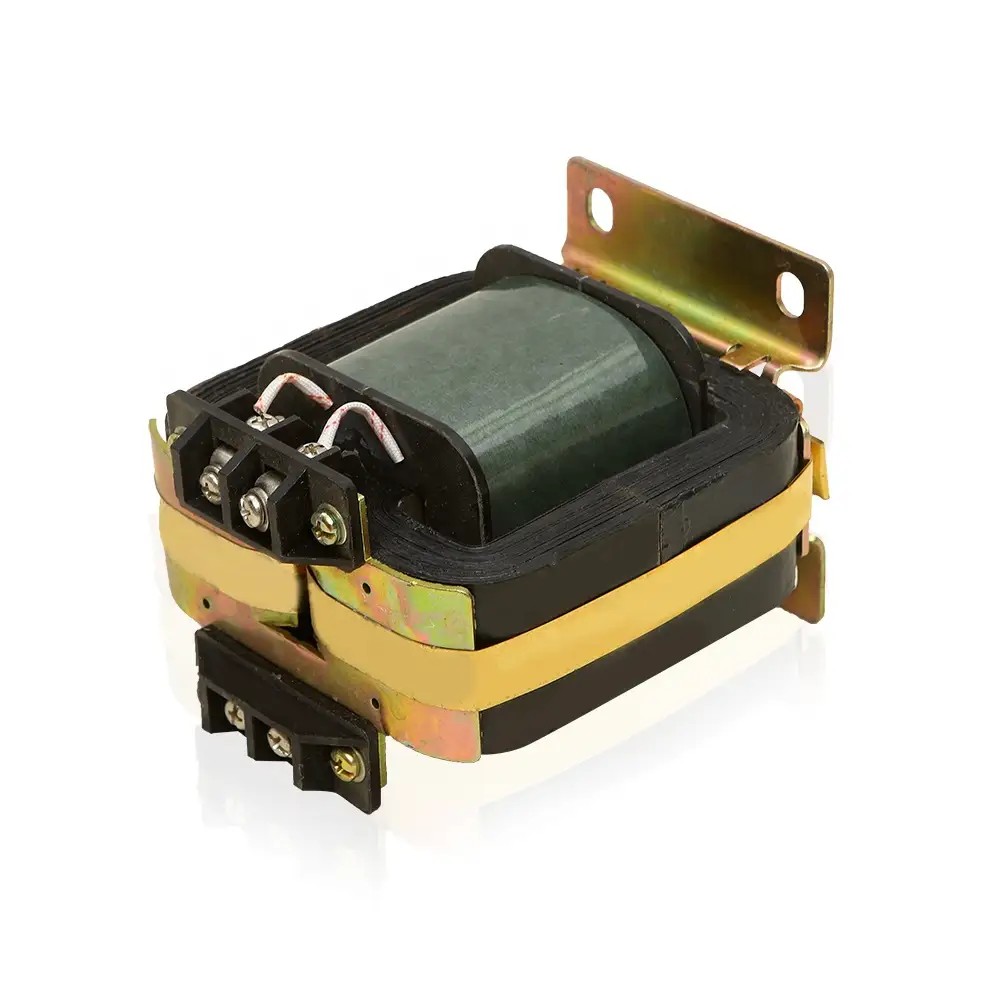

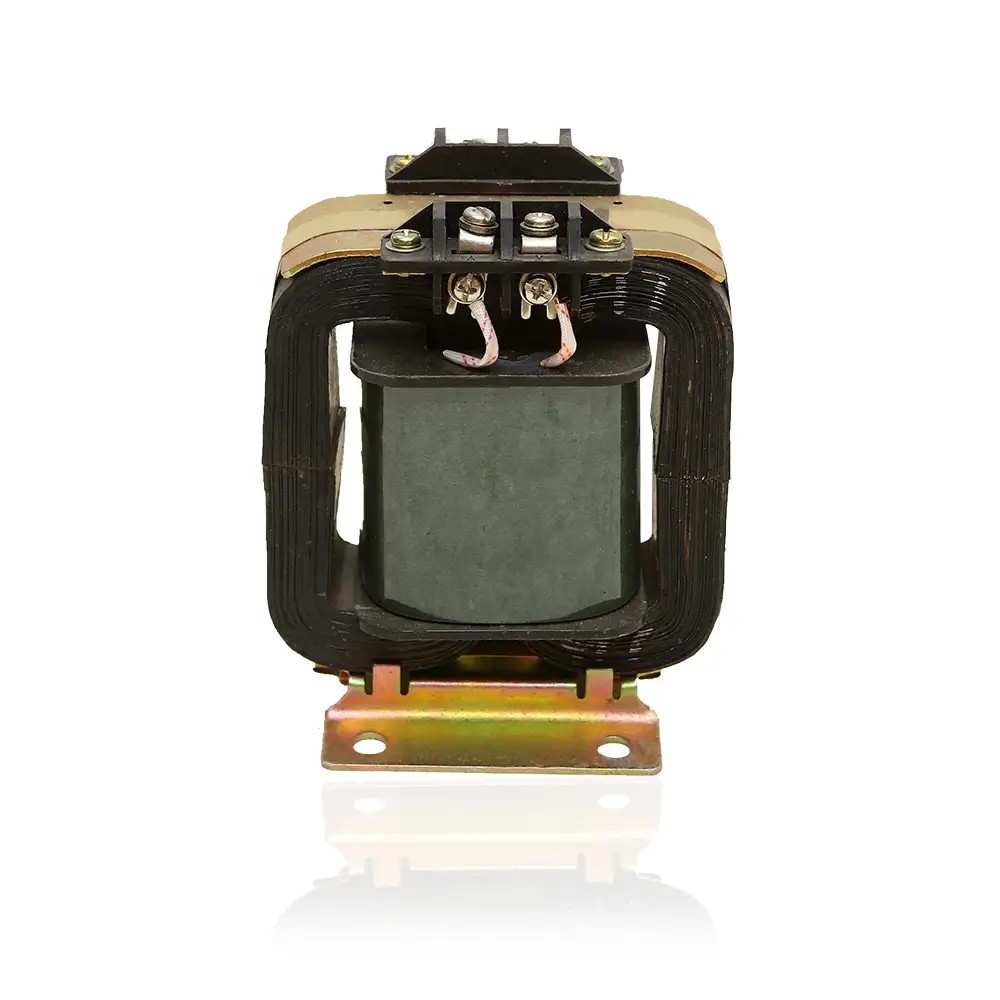

JDG4-0,5 напонски трансформатор

Како професионален кинески производител, Comewill нуди напонски трансформатор JJDG4-0.5, дизајниран за точно мерење на напон, мерење на енергија и релејна заштита. Изграден со цврста термореактивна фенолна рамка и висококвалитетни силиконско челични јадра, тој е во согласност со стандардите GB1207 и IEC60044-2.

Цврста конструкција: цврста термореактивна фенолна пластична рамка поврзана со висококвалитетни јадра од силиконски челик од ладно валани. Оваа цврста конструкција испорачува три задолжителни функции за нашите потреби за набавка: мерење на напон на самото место, сигурно мерење на енергија и стабилна релејна заштита - сите од витално значење за одржување на непречено функционирање на инфраструктурата на електроенергетскиот систем. Ги проверува сите полиња и за домашните стандарди GB1207 и за меѓународните норми IEC60044-2:2003, исполнувајќи ја строгата лента за квалитет и усогласеност што ја поставува нашата компанија за проекти за набавки.

Изграден со нашите главни приоритети за набавка - прецизност, безбедност и долг работен век - на ум, напонскиот трансформатор JDG4-0.5 совршено одговара на нашите потреби кога ги опремуваме мерните инструменти или заштитните реле системи. Неговиот компактен, но цврст дизајн се спротивставува на преоптоварувања и продолжува да работи постојано дури и во тешки внатрешни услови, директно зголемувајќи ја ефикасноста и безбедноста на електроенергетските системи што ги користиме. Без разлика дали станува збор за набавки на големо или за насочени надградби на опремата, овој трансформатор се покажува како доверлив, рентабилен избор кој совршено се усогласува со барањата за квалитет на набавките и функционалните потреби на нашата компанија.

Спецификација

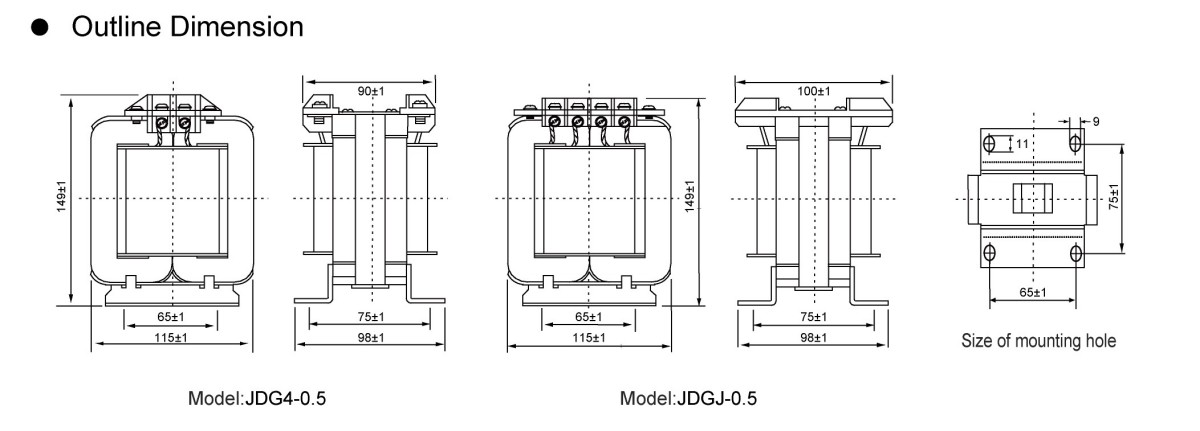

Преглед и димензии на инсталацијата

JDG4-0.5 Внатрешен нисконапонски трансформатор Димензии на инсталација

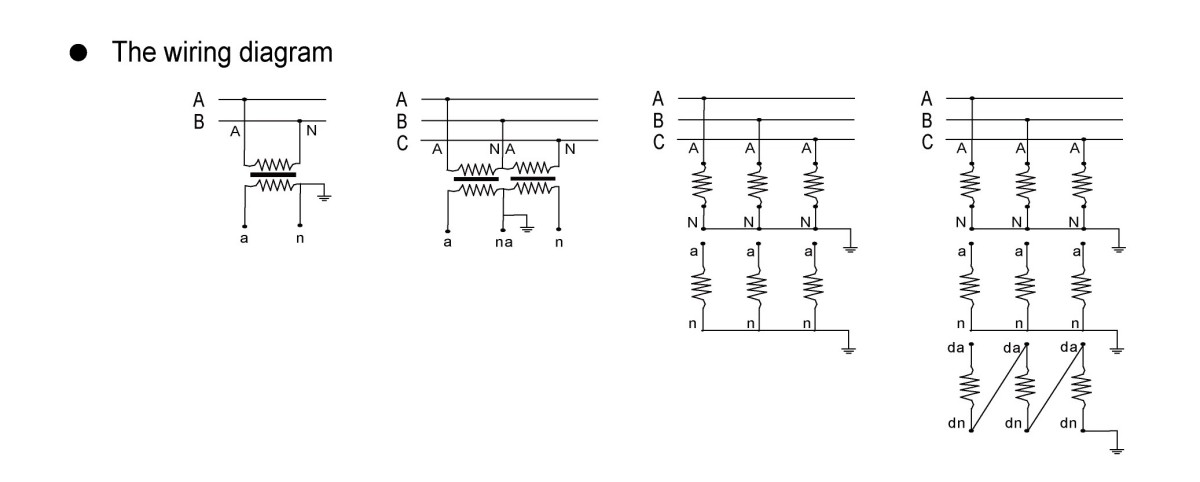

Методи за поврзување на напонски трансформатори

Решенија за поврзување на напонски трансформатор ориентирани кон набавки за Welcome (Wenzhou) Electric Co., Ltd

При изборот и набавката на напонски трансформатори (PTs) од нашата фабрика, три специјализирани шеми за поврзување се издвојуваат по нивната инженерска практичност - секоја прилагодена на различни системски барања и функционални приоритети, обезбедувајќи усогласување со стандардите за набавка на проектот:

1. Заземјена врска со ѕвезда (Y-Y).
Исклучиво за електроенергетските системи со незаземјени неутрални точки или оние заземјени преку намотки за потиснување на лакот, оваа врска налага неутралниот терминал на примарното намотување да биде директно заземјен. Нејзината основна вредност за набавка лежи во овозможувањето прецизно мерење на напонот од фаза до земја, што не може да се преговара за следење на состојбата на изолацијата во такви системски архитектури.
2. V-V нецелосно делта врска
Конструирана со користење на две еднофазни PT, оваа шема се поврзува со напоните на линијата UAB и UBC на електричната мрежа за да формира нецелосна триаголна структура. Опција за набавка во 20 kV и под незаземјени/заземјени мрежи со калем за потиснување на лакот, таа се истакнува при откривање на меѓуфазниот напон. Критично размислување при набавката: нема способност за мерење на напон од фаза-земја, што го прави несоодветен за сценарија кои бараат целосен мониторинг на напонот.
3. Отворете Delta Multi-Winding Connection
Формирана од три еднофазни тринамотки PT, оваа конфигурација прифаќа или YN, yn, d11 или YN, y, d11 жици - со неутрална намотка на секундарната ѕвезда заземјена низ B-фазата. Како разновиден избор за набавка, тој ги прифаќа сите напонски нивоа, особено системи од 3~15 kV. Секундарното намотување обезбедува двојна функционалност (мерење на напон меѓу фази и фаза-земја), додека дизајнот со отворена триа на помошната секундарна намотка поддржува поврзување со монитори за изолација, незаземјени мрежни релеи или уреди за заштита на системот за директно заземјување - проширувајќи ја неговата применливост низ различни сценарија за набавки.
