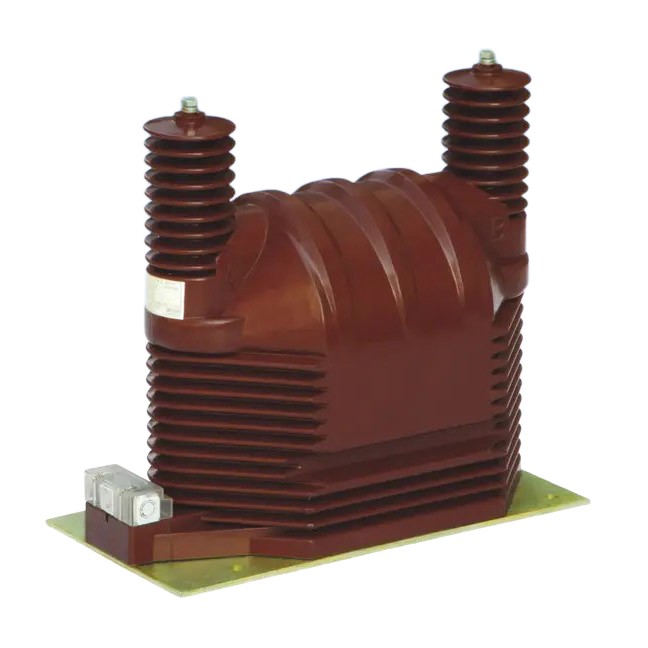

JDZ9-35Q напонски трансформатор

JDZ9-35Q напонски трансформатори: Основни 35kV системски компоненти

Изградени со изолациски материјали на горната полица, висококвалитетните напонски трансформатори JDZ9-35Q направени од Comewill, професионален производител во Кина, имаат компактен, но цврст дизајн. Тоа значи дека тие добро се држат механички и нудат цврста електрична изолација - без штедење на издржливоста. Секој модел има и своја специјалност: JDZ9-35Q се справува со влага како професионалец, па затоа е совршен за влажни или влажни места. JDZ9-35G, од друга страна, доаѓа со силна заштита од пренапон - го чува вашиот електричен систем безбеден од ненадејни скокови на напон.

Без разлика дали користите JDZ9-35Q напонски трансформатори во трафостаници, индустриски постројки или мрежи за дистрибуција на електрична енергија, двата модели обезбедуваат конзистентни, прецизни мерења на напонот на долги патеки. Тие не само што ја завршуваат работата - тие го прават вашиот електричен систем побезбеден и поефикасен за работа.

Основни параметри

Номинален напон: 35 kV (примарна страна)
Номинален сооднос на трансформација: 35000/100 V (некои модели поддржуваат конфигурација со повеќе намотки)
Ниво на точност: 0,2, 0,5, 1,0, 3,0, 6P (некои модели поддржуваат ниво на комбинација, како што се 0,2/0,5/6P)
Номинално ниво на изолација: 40,5/95/200 kV (некои модели се 42/95/185 kV)
Максимален излез: 1000 VA (некои модели може да достигнат и до 2000 VA)

Структурни карактеристики

Целосно затворено лиење од епоксидна смола, отпорно на загадување и влага, погодно за тропски региони.
Инсталација на долната плоча, компактна големина, поддржува инсталација во која било насока.
Секундарната излезна приклучна кутија може да води жици во повеќе насоки и има дизајн против кражба.

Апликативни сценарија

Мерење на енергија, следење на напон и релејна заштита во електроенергетскиот систем.
JDZ9-35Q напонскиот трансформатор може да се инсталира и во типот KYN-35 и други високонапонски разводни уреди.

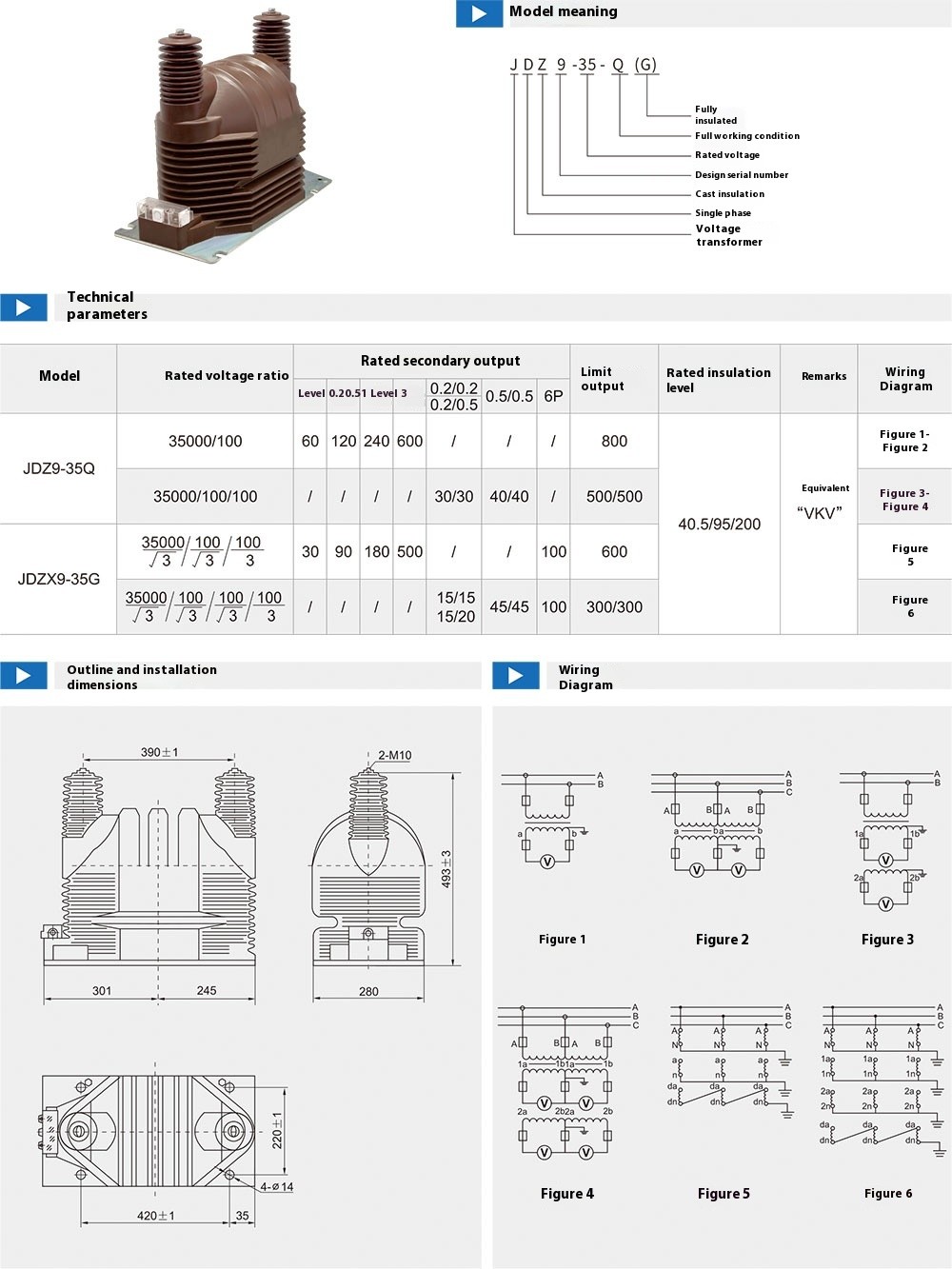

Технички податоци
