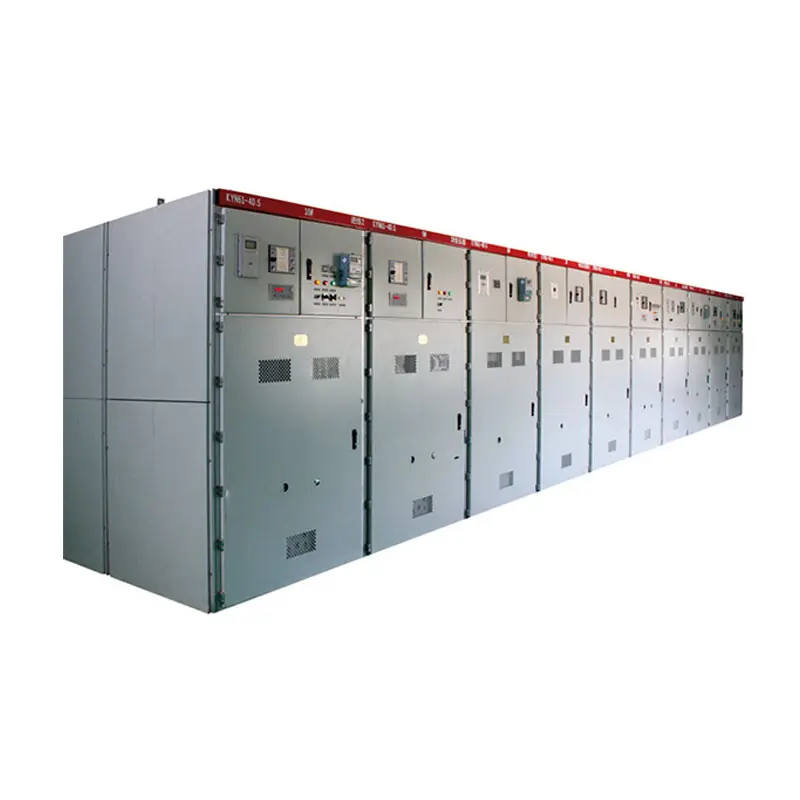

KYN61-40,5KV Преклопни уреди

Како доверлив производител и добавувач во Кина, Comewill испорачува квалитетни KYN61-40,5KV прекинувачи за трафостаници, електрани и индустриски капацитети кои бараат безбедна, ефикасна и континуирана дистрибуција на електрична енергија. Цврстата конструкција обложена со метал се издвојува за високонапонските поставки: ја заклучува оперативната безбедност и стабилноста на системот, дури и во тешки внатрешни средини. Плус, ги погодува сите ознаки за усогласеност - ги исполнува националните и индустриски стандарди GB/T11022, GB3906 и DL404 - така што добивате опрема што е докажана за перформансите, доверливоста и безбедноста за внатрешни апликации со среден напон.



Без разлика дали подготвувате нова трафостаница, го надградувате системот за дистрибуција на електраната или набавувате извори за индустриска локација, разводната опрема KYN61-40.5 (Z) на Welcome (Wenzhou) Electric Co., Ltd е подготвена за набавка на големо. Ние, исто така, можеме да ги измениме конфигурациите за да се усогласат со вашите точни оперативни потреби, без компромиси кои одговараат на сите.





Значењето на моделот

Услови за употреба



Ајде да се смириме со она што може да го поднесе овој KYN61-40,5KV прекинувач — без жаргон, само исчистете ги спецификациите за вашите проверки за набавка:



Услови на работната средина

Температура на околината: се спушта на +40°C, се спушта до -15°C - работи во повеќето клими во затворени простории.

Правила за влажност: Дневен просек ≤95%, месечен просек ≤90%; Максималниот притисок на водена пареа е 2,2 kPa дневно, 1,8 kPa месечно - се задржува дури и на влажни места.

Надморска височина: Макс 1000 метри надморска височина (повисоко, ајде да разговараме).

Отпорност на земјотреси: Зема земјотреси од ≤8 степени Рихтеровата скала - стабилно каде што е важно.

Квалитет на воздух: Потребен е воздух без корозивни/запаливи гасови, вишок прашина, водена пареа или тешки загадувачи - не дозволува брзо истрошење на внатрешните делови.

Вибрации: Местото за инсталација не може да има силно тресење - ги штити деликатните компоненти.



Ако условите на вашиот сајт го надминуваат она што го наведува GB3906 (како поголема надморска височина или посуров воздух), само контактирајте со Welcome (Wenzhou) Electric Co., Ltd.



Без разлика дали набавувате трафостаница, централа или индустриска локација, познавањето на условите за користење на KYN61-40,5KV Switchgear ви помага да изберете опрема што трае — а ние сме тука да се увериме дека е совршено совпаѓање.



KYN61-40.5 Параметри

Параметри на панелот на прекинувачкиот уред
Ставка		Единица	Податоци
Номинален напон		kV	40.5
Номинална струја	Номинална струја на главната магистрална лента	A	1250.1600.2000.(2500)
	Номинална струја на соодветниот VCB	A	1250.1600.2000.(2500)
	1 мин фреквенција на моќност издржи напон	КВ	95
	Молња издржат напон	kV	185
	Фреквенцијата на напојувањето го издржува напонот на помошното коло и контролното коло	V/1 мин	2000
Номинална фреквенција		Hz	50
Номинална струја на прекин на краток спој		kA	20 25 31,5
Оценето краткотрајно издржување на струја/ Номинално време на краток спој		kAMs	20 25 31,5
Номинална издржува струја (врв)		kA	50 63 80*
Оценет курем за правење краток спој		kA	50 63 80*
Номинален напон на контролното коло		V	DC: 110 220
			AC: 110 220
Ниво на производство	Школка за прекинувачи		IP3X
	Прегради (врата отворена)		IP2X

VCB параметар
Ставка		Единица	Податоци
Номинален напон		kV	40.5
Номинална струја		A	1250,1600,2000, (2500)
Номинална фреквенција		Hz	50
Оценета краткорочна струја на прекин		kA	20 25 31,5
Оценет куршум за правење краток спој		kA	50 63 80
Оценет врв издржат currenl		kA	50 63 80
Номинална краткотрајна струја на qithstand/Оценето непрекинато време на краток спој		kA/4s	20 25 31,5
Оценето ниво на изолација	Издржлив напон на фреквенција од 1 мин. (rms)	kV	95
	Затемнување со отпорен напон (rms)	kV	185
	Фреквенција на моќност издржи напон на помошното коло и контролното коло	V/1 мин	2000
Механички живот		Тајмс	10000
Одвојување време	Електромагнетен механизам	s	≤0,2
	Пролетниот механизам	s	≤0,15
Време на прекин		s	≤0,07
Номинална операција последователно			ope-0.3s-close open-180s-close

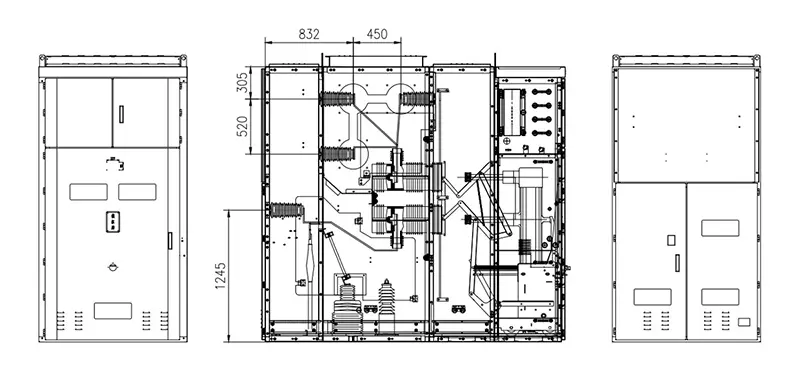

ИСКЛУЧЕН И ДИМЕНЗИЈА НА ИНСТАЛАЦИЈА

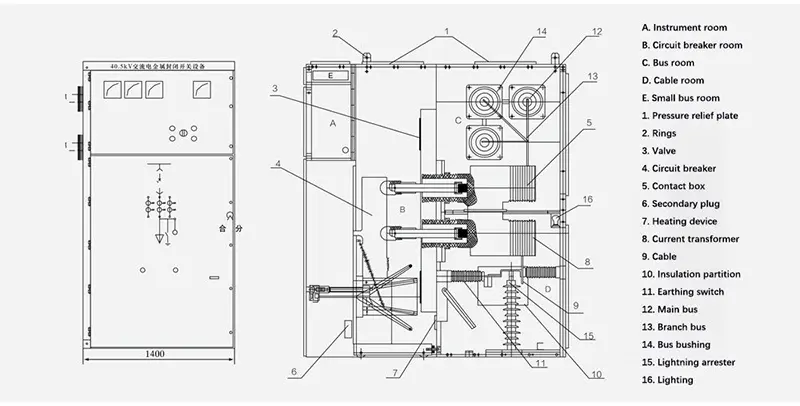

Дијаграм за структура на опремата



Главни карактеристики



1. Дизајн на паметен кабинет и прекинувач

Преклопникот KYN61-40,5KV е изграден со структура за склопување - лесно се составува и дотерува доколку е потребно. Прекинувачот користи рачна количка од типот на подот, така што е стабилен, но сепак флексибилен за одржување.

2. Врвна VCB изолација

Овде поставивме сосема нов композитен изолациски вакуумски прекинувач. Тоа не е само доверливо - лесно заменете го ако ви треба, и игра убаво со другите компоненти (нема главоболки за компатибилност за вашиот тим за набавки).

3. Непречено ракување со рачна количка

Рамката на рачната количка има погонски механизам со навртки - се движи супер лесно, без кревање тешки. И го спречува погрешното работење да ја наруши структурата на туркање, за да не се справите со скапи штети низ линијата.

4. Операција со затворена врата

Сите контроли работат дури и кога вратата на кабинетот е затворена - нема потреба да ја отворате за да ги измените поставките. Многу побезбедно за вашиот тим и многу поудобно секој ден.

5. Механичка брава „Five Protection“.

Задолжителните механички брави ги поврзуваат главниот прекинувач, количката и вратата на кабинетот - ја погодува критичната безбедносна функција „пет заштитни“. Нема случајни префрлувања или небезбеден пристап, точка.

6. Пространа кабловска соба

Кабелската просторија е доволно пространа за да прикачи повеќе кабли - без набивање, без неуредни жици. Совршен за локации кои треба да се прошират или имаат сложени поставки за кабли.

7. Брз прекинувач за заземјување

Доаѓа со брз прекинувач за заземјување за заземјување и сценарија за краток спој - реагира веднаш кога ви треба, додавајќи дополнителен слој на безбедност.

8. Оценки за цврста заштита

Заштитата на школка го погодува IP3X (ги чува прашината и малите предмети), а кога вратата на просторијата за рачна количка е отворена, таа останува на IP2X - цврста против секакви внатрешни средини што фрлаат врз неа.

9. Целосна усогласеност

Ги исполнува сите клучни стандарди: IEC62271-200, GB 3906-2006, DL/T 404-2007, плус меѓународните референци IEC 298. Така, набавувате опрема што е сертифицирана, сигурна и до глобалните одредници.



Во Welcome (Wenzhou) Electric Co., Ltd, овие карактеристики не се само спецификации - тие се создадени да ги направат вашите набавки и работење понепречени. Без разлика дали купувате на големо за трафостаница или приспособувате за индустриска локација, оваа разводна опрема обезбедува безбедност, флексибилност и издржливост.



Преклопник во затворен простор: Работни услови

Ајде да продолжиме со потера - еве со што се справува нашиот внатрешен прекинувач KYN61-40,5KV, точно во согласност со стандардите на IEC, за вашите потреби за набавка:



Температура на околината

Врвот е на 40℃, 24-часовен просек останува под 35℃

Паѓа до -5℃ (сакате -25℃? Само прашајте - можеме да го направиме тоа)

Висина

Макс 1000 метри надморска височина

Ако вашиот сајт е повисок од тоа, ќе користиме коефициент на намалување - само посегнете за да ги сортирате деталите

Атмосфера и отпорност на земјотреси

Потребен е чист воздух: без прашина, чад, корозивни/запаливи гасови/пареи или сол (го спречува брзото распаѓање на внатрешните делови)

Потребни се земјотреси со јачина до 8 степени - останува стабилен таму каде што е важно

Влажност

24-часовна просечна влажност ≤95%

Месечна просечна влажност ≤90%

24-часовен просечен притисок на пареа ≤2,2 kPa

Месечен просечен притисок на пареа ≤1,8 kPa



Без разлика дали купувате за трафостаница, фабрика или комерцијален простор, овие услови овозможуваат да се одржи опремата. Добредојдовте (Wenzhou) Electric Co., Ltd, разводната опрема се придржува до овие спецификации - и ако на вашата страница му требаат измени, ние сме тука да работиме со вас.
